Audi 48 V MHEV Starter Generator 4N1 903 028, typowe awarie, objawy i błędy DTC

Starter Generator Audi 48 V MHEV 4N1 903 028 to pasowy rozrusznik-generator stosowany w układach miękkiej hybrydy Audi. W praktyce bywa nazywany alternatorem 48 V, generatorem MHEV albo BSG, czyli Belt Starter Generator. Nie jest to jednak zwykły alternator. To zintegrowany podzespół elektryczno-elektroniczny, który odpowiada za odzysk energii, ładowanie instalacji 48 V, wspomaganie pracy silnika spalinowego oraz płynne działanie systemu start-stop.

Rozwiązanie to występuje m.in. w modelach Audi A6 C8, A7 C8, A8 D5, Q7, Q8 oraz pokrewnych wersjach z instalacją 48 V MHEV. W dokumentacji i na rynku części spotyka się numery z rodziny 4N1 903 028 oraz 4N0 903 028 z różnymi indeksami literowymi, zależnie od wersji pojazdu, rocznika, oprogramowania i producenta podzespołu. W technicznej dokumentacji Audi układ jest określany jako belt starter generator / starter-alternator, a jego sterownik występuje pod adresem diagnostycznym 00CC.

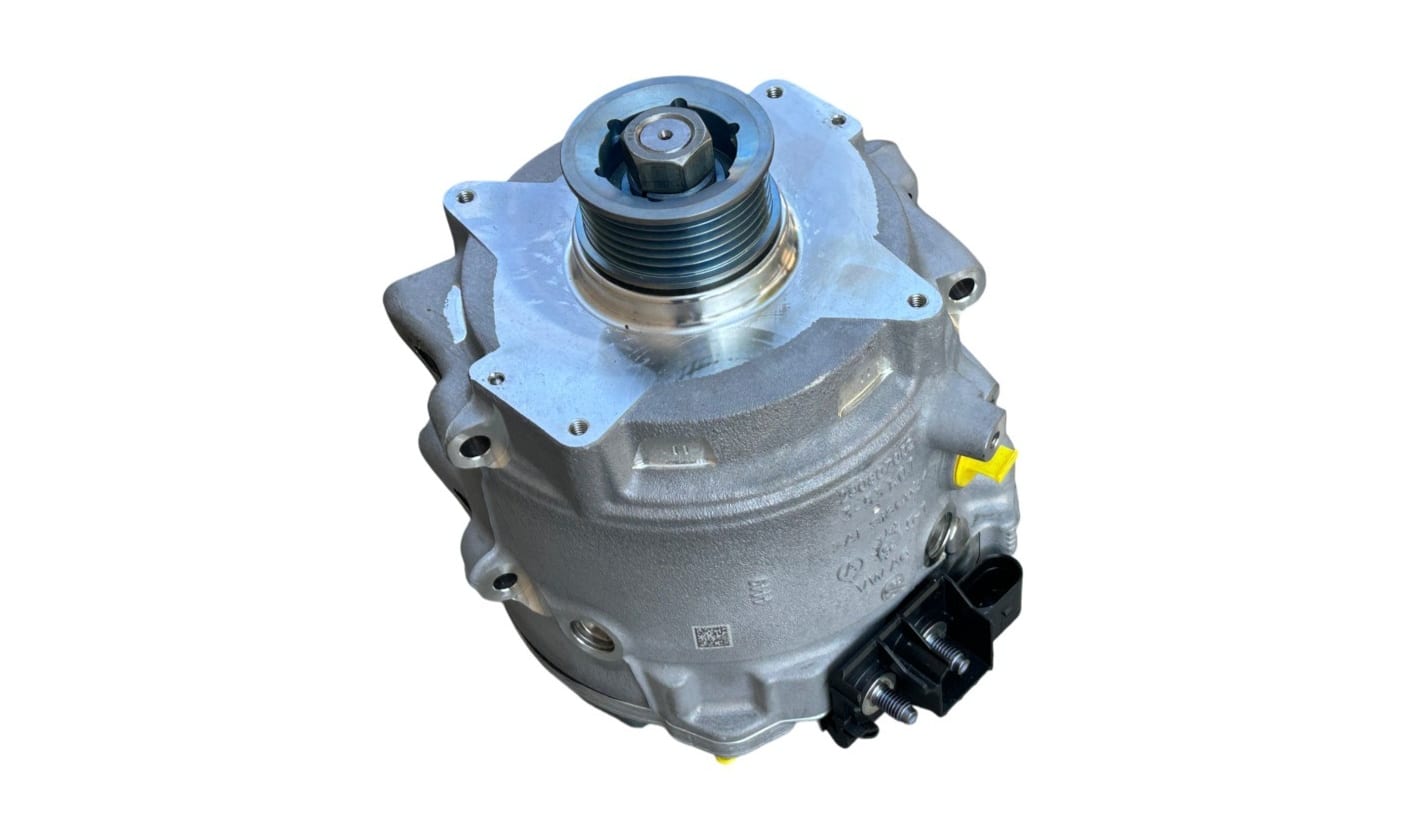

Starter Generator Audi 48 V MHEV, widok podzespołu — Audi 48 V MHEV Belt Starter Generator, pasowy rozrusznik-generator zintegrowany z elektroniką mocy

Jak działa Starter Generator 48 V w Audi MHEV

W klasycznym samochodzie alternator głównie ładuje akumulator 12 V. W Audi MHEV zadanie jest szersze. Starter Generator 48 V współpracuje z akumulatorem litowo-jonowym 48 V, przetwornicą DC/DC oraz sterownikami pojazdu. Podczas hamowania odzyskuje energię, podczas jazdy zasila instalację, a przy ponownym uruchamianiu silnika działa jako szybki i cichy rozrusznik pasowy.

Audi zwraca uwagę, że diagnozowanie tego elementu metodami stosowanymi przy klasycznym alternatorze jest błędne. BSG nie musi cały czas generować pełnego napięcia podczas pracy silnika, ponieważ jego obciążenie jest regulowane zależnie od zapotrzebowania energetycznego pojazdu. O tym, czy generator ma ładować i z jakim momentem pracować, decyduje sterowanie układu 48 V oraz sterownik silnika.

Typowe objawy awarii Audi Starter Generator 4N1 903 028

Awaria generatora 48 V zwykle nie zaczyna się od prostego komunikatu „uszkodzony alternator”. Kierowca częściej widzi ogólne ostrzeżenia dotyczące instalacji elektrycznej, akumulatora albo układu mild hybrid. W zależności od stopnia uszkodzenia samochód może nadal jechać, przejść w tryb awaryjny albo całkowicie odmówić rozruchu.

Objaw	Co może oznaczać
Komunikat „Electrical system: fault”	Układ 48 V wykrył nieprawidłową pracę generatora, akumulatora lub komunikacji.
Żółta lub czerwona kontrolka akumulatora	Błąd ładowania albo krytyczny stan instalacji elektrycznej.
Brak ładowania 48 V	Starter Generator nie realizuje żądanego momentu generowania energii.
Rozładowanie akumulatora 48 V	Generator nie doładowuje baterii lub układ odłącza ją ochronnie.
Brak rozruchu / unieruchomienie auta	Przy głębszej awarii system 48 V może przejść w ochronę, a pojazd przestaje reagować prawidłowo.
Niedostępny system start-stop	BSG nie może wykonywać funkcji rozrusznika pasowego.
Błędy w wielu sterownikach	Inne moduły zgłaszają nieprawidłowe dane z układu 48 V.
Okresowe pojawianie się błędu po rozgrzaniu	Możliwa usterka elektroniki mocy, przegrzewanie lub niestabilna praca sterownika generatora.

W oficjalnym biuletynie serwisowym Audi dla pojazdów 48 V MHEV opisano zgłoszenia klientów obejmujące komunikat „Electrical system: fault. See owner's manual” oraz żółty lub czerwony symbol akumulatora na zestawie wskaźników. Dokument dotyczy m.in. Audi A6, A7, A8, Q7 i Q8 z układem 48 V MHEV.

Najczęstsze błędy DTC przy awarii Starter Generator Audi 48 V

Poniższe kody nie zawsze oznaczają jednoznacznie uszkodzony generator 4N1 903 028. Mogą wynikać także z problemów akumulatora 48 V, instalacji, przetwornicy DC/DC, oprogramowania lub komunikacji. Są jednak bardzo typowe dla diagnostyki usterek układu MHEV Audi.

Kod DTC	Opis
`U046900`	Nieprawidłowe dane odebrane ze sterownika starter-generatora. W dokumentacji Audi występuje m.in. jako invalid data received from starter/generator control module, symptom 36564.
`P0CA700`	Akumulator hybrydowy, zbyt wysoki prąd rozładowania. Często pojawia się przy problemach układu 48 V.
`P065C00`	Charakterystyka mechaniczna alternatora / generatora, praca okresowa lub nieprawidłowa.
`P0A7D00`	Stan naładowania akumulatora hybrydowego zbyt niski. Może być skutkiem braku ładowania 48 V.
`P0B2900`	Błąd związany z układem akumulatora 48 V lub jego parametrami pracy, zależnie od testera i opisu producenta.
`U011100 / U0111`	Utrata komunikacji z modułem zarządzania energią akumulatora, zależnie od architektury pojazdu.
`U029300`	Utrata komunikacji z elementem układu napędu hybrydowego lub modułem pomocniczym.
`B200000`	Błąd wewnętrzny sterownika. Może pojawić się w różnych modułach i wymaga interpretacji w kontekście danych zamrożonych.

Audi w biuletynie TSB wskazuje szczególnie kody P0CA700 w module akumulatora 48 V oraz U046900 w sterowniku silnika J623 albo bramce danych J533. Jednocześnie dokument rozróżnia przypadki związane z oprogramowaniem BSG oraz przypadki możliwej usterki sprzętowej starter-generatora.

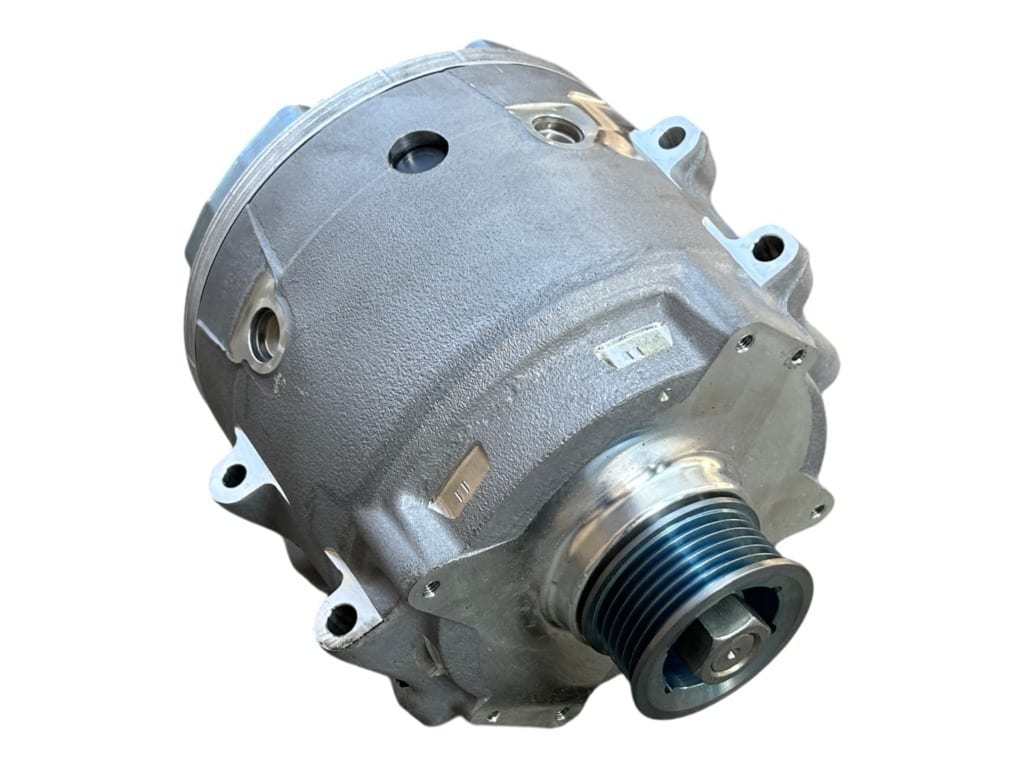

Audi 48 V MHEV, instalacja Belt Starter Generator w komorze silnika — BSG 48 V pracuje pod dużym obciążeniem elektrycznym, cieplnym i mechanicznym, to jeden z powodów typowych awarii elektroniki mocy

Czy to wada fabryczna, czy starzenie podzespołu

W przypadku generatorów 48 V Audi można mówić o usterce dobrze znanej i powtarzalnej. Oficjalna dokumentacja Audi wskazuje, że problem może mieć charakter software related albo hardware related, czyli może wynikać zarówno z oprogramowania, jak i z usterki sprzętowej BSG. Dla części wersji przewidziano aktualizację oprogramowania starter-generatora do nowszej wersji.

Z perspektywy serwisowej ważne jest jednak to, że Starter Generator 48 V pracuje w trudnych warunkach. Jest obciążony elektrycznie, cieplnie i mechanicznie. W wielu opisach branżowych jako częste źródło awarii wskazuje się elektronikę mocy, płytę sterującą, połączenia wewnętrzne oraz elementy odpowiedzialne za przetwarzanie dużych prądów. Szczególnie krytyczne są uszkodzenia, które powodują rozładowanie akumulatora 48 V i przejście systemu w tryb ochronny.

Dlatego uczciwie należy powiedzieć: nie każda awaria 4N1 903 028 jest „wadą fabryczną” w prostym znaczeniu. Natomiast jest to podzespół, w którym występują powtarzalne awarie elektroniki i sterowania, a w starszych lub intensywnie eksploatowanych pojazdach dochodzi do nich również naturalne starzenie materiału, przeciążenia termiczne i zmęczenie elementów mocy.

Dlaczego błędna diagnoza może być kosztowna

Układ 48 V MHEV jest powiązany z wieloma modułami. Ten sam komunikat na desce rozdzielczej może wynikać z uszkodzenia starter-generatora, akumulatora 48 V, przetwornicy DC/DC, instalacji, sterownika bramki danych albo nieaktualnego oprogramowania. Wymiana generatora bez potwierdzenia przyczyny może nie rozwiązać problemu, a jazda z aktywną usterką ładowania może doprowadzić do głębokiego rozładowania akumulatora 48 V.

W dokumentacji Audi podkreślono, że ocena BSG wymaga analizy wartości pomiarowych, m.in. napięć, momentów zadanych i rzeczywistych oraz trybu pracy generatora. Jeżeli moment zadany i rzeczywisty nie pokrywają się, a BSG nie generuje energii mimo żądania ze strony sterownika, może to wskazywać na niesprawny starter-generator.

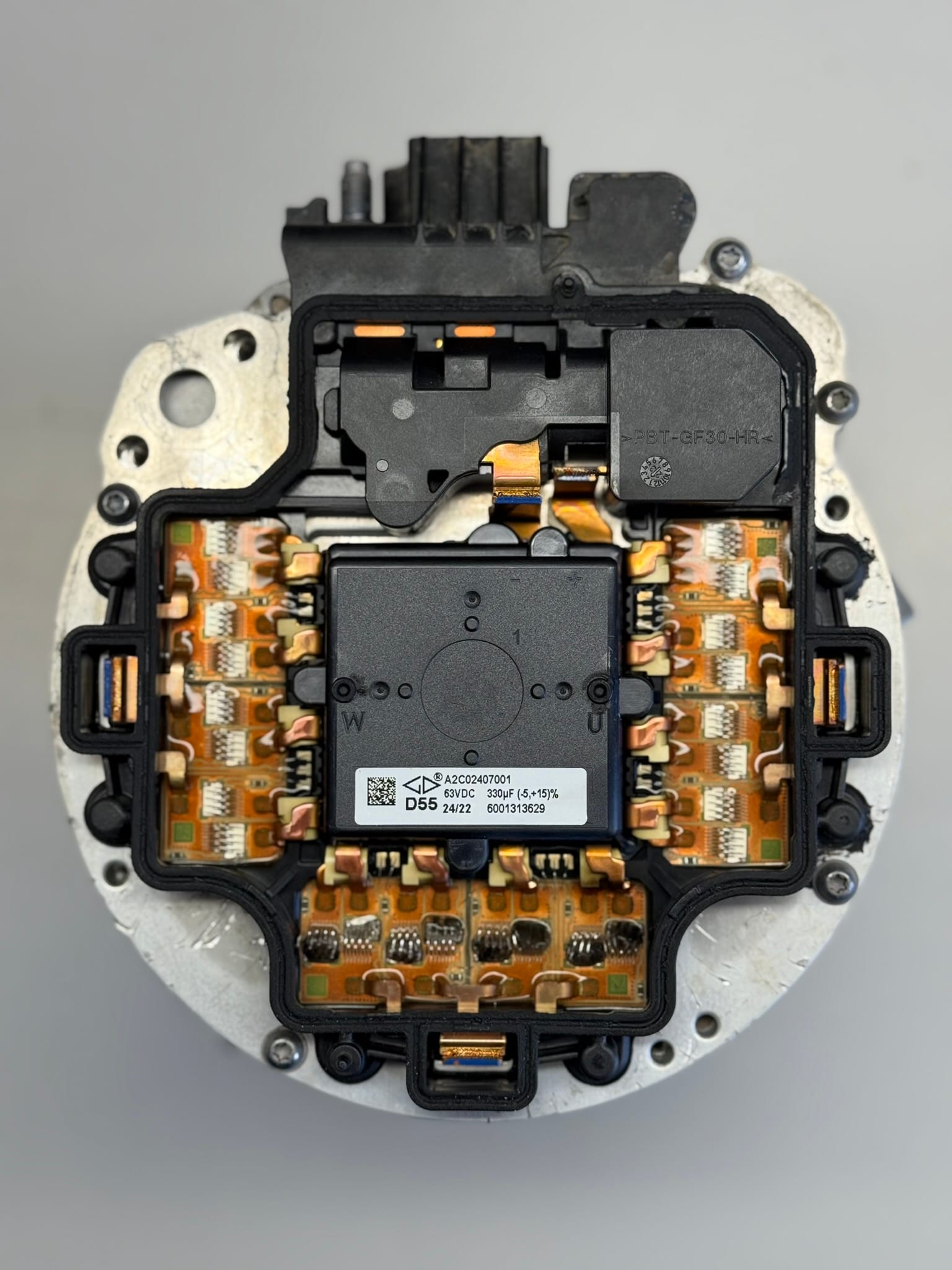

Starter Generator 48 V Audi 4N1 903 028 na stanowisku serwisowym podczas naprawy elektroniki mocy — Starter Generator 48 V Audi 4N1 903 028 podczas serwisu, weryfikacja elektroniki mocy odpowiedzialnej za pracę układu MHEV

Kiedy podejrzewać Starter Generator 4N1 903 028

Podzespół Audi 48 V MHEV Starter Generator 4N1 903 028 należy brać pod uwagę szczególnie wtedy, gdy pojawia się:

komunikat awarii instalacji elektrycznej,
kontrolka akumulatora,
brak ładowania 48 V,
niedostępny start-stop,
rozładowanie akumulatora 48 V,
błędy U046900, P0CA700, P065C00, P0A7D00.

Podejrzenie jest mocniejsze, jeżeli usterka powraca po skasowaniu błędów, pojawia się pod obciążeniem albo samochód przechodzi w stan ochronny.

W takich przypadkach nie należy traktować generatora 48 V jak zwykłego alternatora. To element układu mild hybrid, z własną elektroniką, komunikacją i logiką pracy. Rzetelna diagnostyka powinna odróżnić awarię samego BSG od problemu baterii 48 V, instalacji lub oprogramowania.

Naprawa Starter Generator Audi 48 V MHEV 4N1 903 028 ma sens wtedy, gdy potwierdzono usterkę podzespołu, a nie tylko ogólny błąd instalacji elektrycznej. Przy typowych objawach, braku ładowania, błędach U046900/P0CA700/P065C00, rozładowaniu akumulatora 48 V i komunikatach „Electrical system fault”, generator powinien być jednym z głównych elementów diagnostyki, ponieważ jego awaria może unieruchomić cały pojazd mimo sprawnego silnika spalinowego. Wyślij moduł do nas, a ocenimy zakres naprawy.
