Naprawa radaru czołowego i skanera LiDAR Audi – typowe usterki systemów ADAS

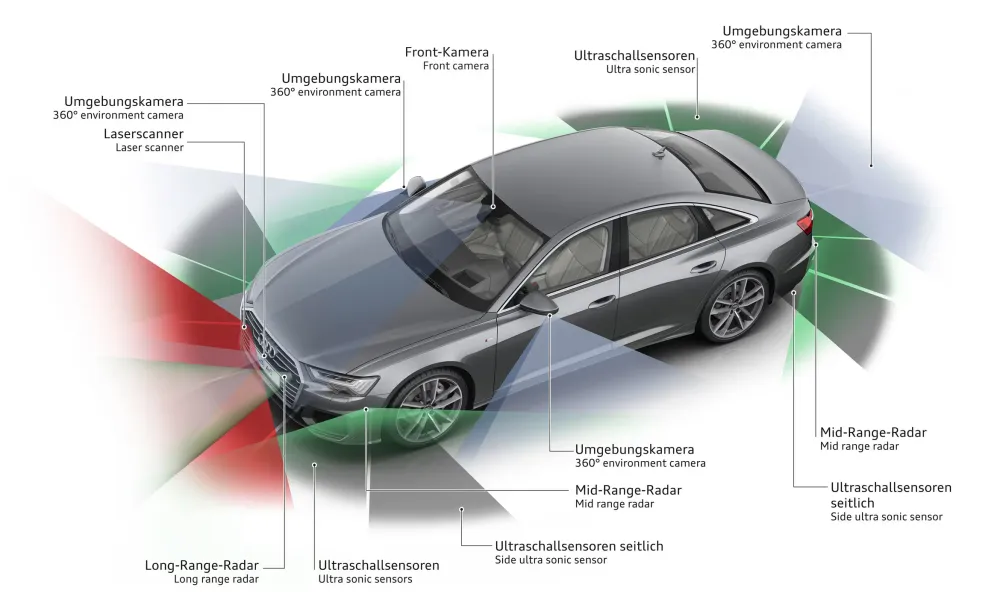

W nowoczesnych modelach Audi systemy wspomagania kierowcy opierają się na kilku czujnikach pracujących jednocześnie: kamerze przedniej, radarach, czujnikach ultradźwiękowych, kamerach 360° oraz, w wybranych wersjach, na skanerze laserowym LiDAR. Najczęściej spotykanym elementem w przedniej części pojazdu jest radar czołowy ACC, czyli czujnik odległości wykorzystywany przez tempomat adaptacyjny, Audi pre sense front, Front Assist, asystenta jazdy w korku i systemy awaryjnego hamowania.

W części pojazdów, szczególnie w Audi A8 generacji D5 i wersjach z bardziej rozbudowanym pakietem asystentów, występuje również laser scanner, czyli skaner laserowy LiDAR. To nie jest klasyczny radar. Radar wykorzystuje fale radiowe, natomiast LiDAR pracuje na zasadzie impulsów światła laserowego i pomiaru odbicia od obiektów przed pojazdem.

Z punktu widzenia użytkownika objaw awarii może wyglądać podobnie: komunikat o niedostępności systemów wspomagania, brak działania ACC, błąd Audi pre sense lub brak możliwości kalibracji. Diagnostycznie są to jednak różne urządzenia i nie należy ich wrzucać do jednej kategorii.

Za co odpowiada radar czołowy Audi?

Radar czołowy Audi monitoruje obszar przed samochodem i mierzy odległość oraz prędkość względną obiektów. Dzięki temu pojazd może utrzymywać odstęp od auta poprzedzającego, ostrzegać przed kolizją, wspierać hamowanie awaryjne i współpracować z kamerą przednią w systemach ADAS.

W zależności od modelu i rocznika moduł może być określany jako:

radar ACC,
front radar sensor,
distance regulation control module,
czujnik regulacji odstępu,
radar Audi pre sense / Front Assist,
Long Range Radar,
sterownik adaptacyjnego tempomatu.

Radar może znajdować się za atrapą zderzaka, w dolnej części grilla, za emblematem lub w osobnym uchwycie w przednim pasie. Jego prawidłowe ustawienie jest krytyczne. Nawet niewielkie przesunięcie po kolizji, naprawie zderzaka albo wymianie kratki może spowodować błędy kalibracji i wyłączenie systemów.

Czym jest LiDAR w Audi?

LiDAR, w dokumentacji Audi często określany jako laser scanner, to czujnik optyczny montowany w przedniej części pojazdu. Wysyła impulsy światła laserowego i analizuje ich odbicie od przeszkód. Dzięki temu może precyzyjnie wykrywać obiekty przed autem, szczególnie w połączeniu z radarami i kamerą.

LiDAR jest elementem bardziej zaawansowanym i wrażliwym niż typowy radar ACC. Ma własną elektronikę, układ optyczny, zasilanie, komunikację oraz wymagania dotyczące czystości obszaru pomiarowego. Uszkodzenie obudowy, zawilgocenie, przesunięcie czujnika albo nieprawidłowa kalibracja mogą spowodować wyłączenie wielu funkcji wspomagania kierowcy.

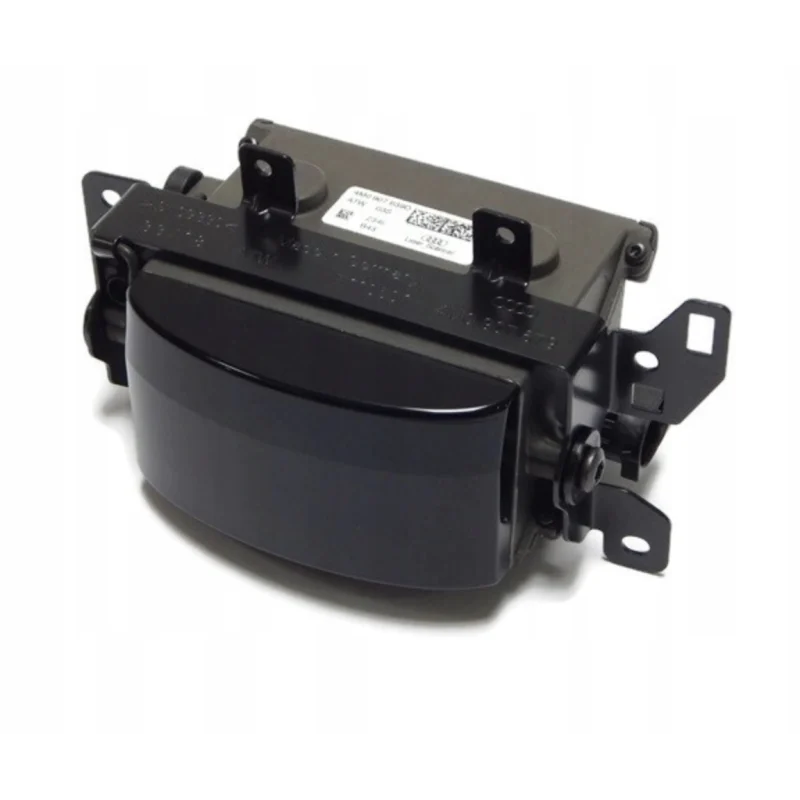

Skaner laserowy LiDAR Audi, widok czujnika optycznego systemu ADAS podczas diagnostyki

Typowe objawy awarii radaru czołowego lub LiDAR w Audi

Awaria radaru lub skanera laserowego zwykle nie zatrzymuje pojazdu, ale wyłącza część systemów bezpieczeństwa czynnego. Kierowca najczęściej widzi komunikaty dotyczące ACC, Audi pre sense albo systemów asystujących.

Objaw	Możliwe znaczenie
ACC unavailable	Tempomat adaptacyjny nie otrzymuje danych z radaru lub czujnik nie jest skalibrowany.
Audi pre sense fault	System pre sense ma niewiarygodne dane z radaru, kamery lub LiDAR.
Front Assist unavailable	Czujnik czołowy nie widzi poprawnie obszaru przed pojazdem.
Sensor vision restricted	Radar, LiDAR lub kamera mają ograniczone pole widzenia.
Błąd po wymianie zderzaka	Najczęściej problem ustawienia lub brak kalibracji.
Błąd po kolizji przodem	Możliwe przesunięcie uchwytu, uszkodzenie radaru, LiDAR albo wiązki.
Brak komunikacji z radarem	Problem z zasilaniem, masą, CAN/FlexRay/Ethernet lub uszkodzony moduł.
Kalibracja nie kończy się powodzeniem	Czujnik może być źle ustawiony, uszkodzony lub mieć niewłaściwy uchwyt.
Błąd wraca po deszczu lub myciu	Możliwe zawilgocenie złącza, obudowy lub korozja pinów.
Błąd wewnętrzny modułu	Podejrzenie uszkodzenia elektroniki radaru lub skanera laserowego.

W praktyce bardzo często problem pojawia się po naprawie blacharskiej, wymianie zderzaka, demontażu grilla, wymianie emblematu, lekkim uderzeniu parkingowym albo po założeniu nieoryginalnych elementów przedniego pasa. Dla radaru nie liczy się wyłącznie to, czy „jest na miejscu”. Ważny jest dokładny kąt ustawienia względem osi pojazdu.

Najczęstsze błędy DTC przy awarii radaru / LiDAR Audi

Nazwy błędów zależą od modelu Audi, generacji systemu, wyposażenia i testera diagnostycznego. Inaczej mogą być opisane w ODIS, VCDS, Texa, Bosch KTS czy innych narzędziach. Poniższa tabela obejmuje najczęściej spotykane grupy kodów, a nie jedną listę obowiązującą dla każdego auta.

Kod / grupa DTC	Opis
`C110300`	Czujnik ACC / radar czołowy, nieprawidłowe ustawienie lub wymagana kalibracja.
`C1104xx`	Ograniczone pole widzenia czujnika, zabrudzenie, niewłaściwe ustawienie lub problem sygnału radaru.
`U0235` / `U023A`	Utrata komunikacji z czujnikiem radaru, modułem ADAS lub czujnikiem przednim, zależnie od konfiguracji.
`U112100`	Brakujący komunikat na magistrali danych. Często błąd wtórny, gdy jeden z modułów ADAS nie wysyła danych.
`U112300`	Nieprawidłowy lub niewiarygodny komunikat na magistrali danych.
`B200000`	Błąd wewnętrzny modułu sterującego. Może wskazywać na usterkę elektroniki radaru lub LiDAR.
`B201000` / `B201A00`	Problem kodowania, konfiguracji, zestawu danych lub parametryzacji po wymianie modułu.
`C10xx` / `C11xx`	Błędy ustawienia, adaptacji, widoczności lub kalibracji czujników ADAS. Opis zależy od systemu.
No basic setting / Basic setting not performed	Kalibracja podstawowa nie została wykonana lub zakończyła się niepowodzeniem.
Control module not coded / Incorrect dataset	Moduł został wymieniony, ale nie ma właściwej konfiguracji dla danego pojazdu.

Szczególnie ważne są błędy typu C110300, No basic setting, U112100/U112300 i B200000. Pierwsze wskazują najczęściej na ustawienie lub kalibrację. Drugie mogą być skutkiem problemu komunikacji. Kod B200000 jest bardziej podejrzany pod kątem uszkodzenia samego modułu, ale nadal wymaga sprawdzenia zasilania, mas i instalacji.

Najczęstsze przyczyny uszkodzenia radaru czołowego Audi

Radar czołowy pracuje w bardzo trudnym miejscu. Jest zamontowany z przodu pojazdu, czyli tam, gdzie występują uderzenia kamieni, woda, sól drogowa, błoto, mróz, drgania i skutki drobnych kolizji. Nawet jeśli obudowa zderzaka wygląda dobrze, uchwyt radaru może być minimalnie przesunięty.

Przyczyna	Skutek
Kolizja przodem lub lekkie uderzenie parkingowe	Przesunięcie radaru, uszkodzenie uchwytu albo rozkalibrowanie.
Wymiana zderzaka lub grilla	Konieczność kalibracji i sprawdzenia położenia czujnika.
Nieoryginalny grill, emblemat lub osłona	Radar może mieć zakłócone pole pracy.
Lakierowanie elementu przed radarem	Warstwa lakieru lub niewłaściwy materiał może tłumić sygnał.
Zalanie i korozja złącza	Brak komunikacji, błędy zasilania lub okresowe zaniki pracy.
Pęknięta obudowa radaru	Woda dostaje się do elektroniki i powoduje uszkodzenia wewnętrzne.
Uszkodzona wiązka	Błędy CAN, brak komunikacji, zaniki zasilania.
Nieprawidłowe kodowanie po wymianie	Moduł działa, ale nie jest zgodny z konfiguracją pojazdu.
Starzenie elektroniki	Błędy wewnętrzne, usterki okresowe, problemy po nagrzaniu.

W przypadku LiDAR dochodzi jeszcze wrażliwość układu optycznego. Zabrudzenie, pęknięcie okna pomiarowego, zawilgocenie lub uszkodzenie mechaniczne może uniemożliwić prawidłowe skanowanie przestrzeni przed autem.

Kalibracja czy uszkodzony moduł?

To najważniejsze pytanie diagnostyczne. Bardzo wiele usterek radaru Audi nie wynika z uszkodzenia elektroniki, lecz z braku kalibracji. Jeżeli samochód miał wymieniany zderzak, grill, radar, wspornik, przedni pas albo był po kolizji, pierwszym podejrzeniem powinno być ustawienie i kalibracja systemu.

Bardziej wskazuje na kalibrację	Bardziej wskazuje na uszkodzony moduł
Błąd pojawił się po wymianie zderzaka	Brak komunikacji z radarem lub LiDAR
Radar jest sprawny elektrycznie, ale system nie działa	Błąd wewnętrzny `B200000`
DTC mówi o basic setting/adaptation	Ślady zalania, korozji lub pęknięta obudowa
Auto było po kolizji przodem	Moduł nie zgłasza się w diagnostyce
Uchwyt radaru był demontowany	Błędy zasilania mimo sprawnej instalacji
Brak kalibracji po naprawie blacharskiej	Kalibracja niemożliwa mimo prawidłowego ustawienia

Naprawa modułu ma sens wtedy, gdy potwierdzono problem po stronie elektroniki: brak komunikacji, błąd wewnętrzny, zalanie, korozję, uszkodzenie złącza, niestabilną pracę albo brak możliwości poprawnej pracy mimo prawidłowej kalibracji i instalacji.

Czy awaria radaru lub LiDAR to wada fabryczna?

Nie można tego uogólnić dla wszystkich modeli Audi. W większości przypadków problem ma charakter eksploatacyjny: uderzenie, wilgoć, korozja, nieprawidłowa naprawa blacharska, brak kalibracji albo starzenie elektroniki. Radar i LiDAR pracują w miejscu mocno narażonym na warunki drogowe, dlatego naturalnie są bardziej podatne na uszkodzenia niż moduły znajdujące się wewnątrz kabiny.

Jeżeli jednak dany model ma radar zamontowany nisko w zderzaku, blisko strefy zabrudzeń i wilgoci, można mówić o usterce powtarzalnej wynikającej z lokalizacji czujnika. Nie jest to klasyczna wada fabryczna każdego egzemplarza, lecz konstrukcyjna podatność na uszkodzenia środowiskowe.

W przypadku LiDAR koszty i wrażliwość są jeszcze większe. To zaawansowany czujnik optyczny, który wymaga idealnego ustawienia, czystej powierzchni pomiarowej i sprawnej komunikacji z pozostałymi systemami ADAS.

Naprawa radaru czołowego / LiDAR Audi: kiedy ma sens?

Naprawa radaru czołowego lub skanera LiDAR Audi ma sens wtedy, gdy diagnostyka potwierdzi rzeczywistą usterkę modułu, a nie tylko brak kalibracji. Dotyczy to szczególnie przypadków, w których czujnik nie komunikuje się z pojazdem, ma błąd wewnętrzny, został zalany, ma skorodowane piny, uszkodzoną obudowę albo nie przechodzi kalibracji mimo poprawnego montażu.

Przy problemach po wymianie zderzaka, grilla, emblematu lub naprawie kolizyjnej najpierw trzeba ocenić położenie czujnika i wymaganą procedurę kalibracji. Samo skasowanie błędów nie rozwiązuje problemu, jeśli radar patrzy pod niewłaściwym kątem albo LiDAR nie ma prawidłowego pola widzenia.

Radar czołowy ACC i skaner LiDAR w Audi są kluczowymi elementami systemów ADAS. Ich awaria może wyłączyć tempomat adaptacyjny, Audi pre sense, Front Assist, system awaryjnego hamowania i funkcje jazdy półautonomicznej. Przy błędach C110300, U112100, U112300, U0235, B200000, komunikatach ACC unavailable, Audi pre sense fault lub Sensor vision restricted należy odróżnić brak kalibracji od faktycznej awarii modułu. Dopiero taka diagnostyka pozwala uniknąć niepotrzebnej wymiany drogiego czujnika albo nieskutecznej kalibracji uszkodzonego radaru. Wyślij moduł do nas, ocenimy stan elektroniki radaru lub LiDAR i przygotujemy wycenę.
