Awaria BMW Valvetronic, brak sterowania nastawnikiem przez DME

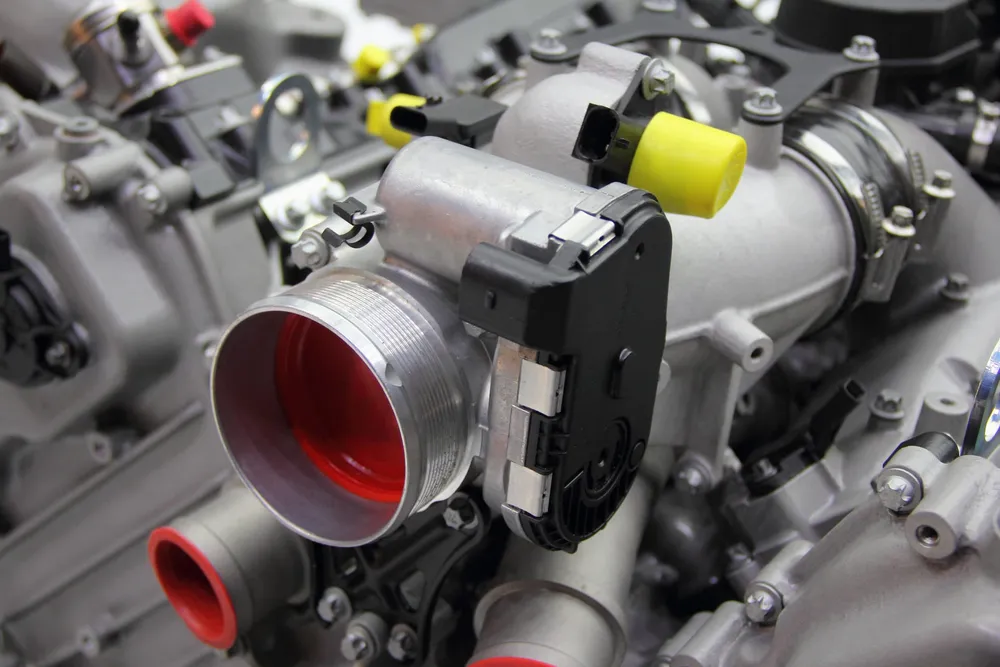

Układ BMW Valvetronic odpowiada za płynną zmianę wzniosu zaworów dolotowych. Oznacza to, że w wielu silnikach benzynowych BMW ilość powietrza trafiającego do cylindrów nie jest regulowana wyłącznie klasyczną przepustnicą, ale także położeniem wałka mimośrodowego sterowanego przez nastawnik Valvetronic. Nad całością pracuje sterownik silnika DME (Digital Motor Electronics), który steruje silnikiem Valvetronic, analizuje sygnał z czujnika wałka mimośrodowego i wykonuje adaptacje położeń krańcowych.

Awaria toru sterowania Valvetronic jest jedną z bardziej kłopotliwych usterek w benzynowych BMW. Objawy mogą sugerować uszkodzenie przepustnicy, cewek, świec, czujnika wałka, rozrządu albo samego nastawnika. W wielu przypadkach problem leży jednak głębiej: w braku sterowania nastawnikiem Valvetronic przez sterownik silnika DME, czyli w uszkodzeniu sekcji wykonawczej ECU.

Jak objawia się brak sterowania nastawnikiem Valvetronic

Typowy scenariusz wygląda podobnie: po włączeniu zapłonu nastawnik Valvetronic nie wykonuje testu, nie słychać jego pracy, silnik nie reaguje prawidłowo na gaz albo uruchamia się tylko w trybie awaryjnym. W niektórych autach rozrusznik kręci, ale silnik nie odpala. W innych jednostka uruchamia się, lecz pracuje nierówno, ma bardzo ograniczoną moc, zapala kontrolkę check engine i zapisuje błędy związane z Valvetronic.

Do najczęstszych objawów należą:

Valvetronic nie jest pojedynczym elementem. To układ złożony z nastawnika, czujnika położenia wałka mimośrodowego, mechaniki wałka, dźwigni pośrednich, zasilania, wiązki oraz sterownika DME. Dlatego jeden kod błędu nie wystarcza do postawienia diagnozy.

Najczęstsze błędy DTC związane z Valvetronic

W zależności od modelu BMW, generacji silnika i użytego testera, opisy kodów mogą się różnić. W silnikach takich jak N42, N46, N52, N55, N20, N13, N12/N14/N16/N18 MINI/BMW często pojawiają się błędy dotyczące aktywacji, adaptacji, przeciążenia lub braku ruchu nastawnika Valvetronic.

Kody 2A67, 2A6B, 2A61 i 2A70 są często omawiane w kontekście awarii Valvetronic w silnikach BMW N42/N46, gdzie objawy obejmują kontrolkę silnika, tryb awaryjny i wyraźny spadek mocy.

Sterownik DME czy sam nastawnik Valvetronic

To najważniejsze pytanie diagnostyczne. Uszkodzony nastawnik Valvetronic może przeciążać sterownik. Zatarcie wałka mimośrodowego, duży opór mechaniczny lub zwarcie w silniku nastawnika mogą doprowadzić do przeciążenia toru wyjściowego DME. Z drugiej strony, sprawny nastawnik nie będzie działał, jeżeli sterownik silnika nie podaje prawidłowego sterowania.

Szczególnie podejrzana jest sytuacja, w której:

• nastawnik Valvetronic jest sprawny elektrycznie,
• wiązka między DME a nastawnikiem ma ciągłość,
• zasilania i masy sterownika są poprawne,
• czujnik wałka mimośrodowego podaje logiczny sygnał,
• adaptacja Valvetronic nie uruchamia silnika nastawnika,
• błędy wracają natychmiast po skasowaniu,
• DME zgłasza przeciążenie, brak aktywacji lub błąd wewnętrzny.

W takim przypadku należy podejrzewać uszkodzenie sekcji sterowania Valvetronic w DME. Dotyczy to szczególnie sterowników rodziny Bosch MEV / MEVD, stosowanych w wielu benzynowych BMW i MINI.

Wada fabryczna czy starzenie materiału

Awarii Valvetronic nie należy sprowadzać do jednej prostej „wady fabrycznej”. To układ mocno obciążony mechanicznie i elektrycznie. Nastawnik pracuje z dużym momentem, wałek mimośrodowy porusza elementami zaworowymi, a sterownik DME musi precyzyjnie kontrolować położenie układu. Po latach eksploatacji naturalne są zużycie mechaniki, większy opór ruchu, degradacja czujnika, utlenienie złączy i zmęczenie elektroniki.

W wielu silnikach BMW znany jest również problem czujnika wałka mimośrodowego, zwłaszcza gdy do jego złącza dostaje się olej. Olej w konektorze nie jest drobiazgiem, może zaburzać sygnał, na którym DME opiera sterowanie Valvetronic.

Jeżeli jednak nastawnik blokuje się lub pobiera zbyt duży prąd, może przeciążyć tor sterowania w sterowniku. Wtedy pierwotna usterka mechaniczna lub elektryczna nastawnika może skończyć się uszkodzeniem DME. To typowy przykład awarii mieszanej: zużycie układu Valvetronic powoduje przeciążenie elektroniki sterownika silnika.

Dlaczego nie wolno diagnozować tego „na skróty”

Wymiana samego nastawnika Valvetronic nie zawsze rozwiązuje problem. Jeżeli uszkodzony jest tor sterowania w DME, nowy lub sprawny używany nastawnik nadal nie będzie pracował. Z kolei wymiana sterownika bez sprawdzenia mechaniki Valvetronic może skończyć się ponownym uszkodzeniem ECU, jeżeli przyczyną był zacierający się wałek mimośrodowy albo zwarcie w nastawniku.

Rzetelna diagnostyka powinna rozdzielić trzy obszary: mechanikę Valvetronic, elementy pomiarowe oraz sterowanie z DME. Dopiero wtedy można stwierdzić, czy przyczyną jest nastawnik, czujnik wałka mimośrodowego, wiązka, zasilanie, mechaniczne zablokowanie układu czy sam sterownik silnika.

Naprawa sterownika BMW DME: brak sterowania Valvetronic

Naprawa sterownika silnika BMW ma sens wtedy, gdy potwierdzono brak sterowania nastawnikiem Valvetronic mimo sprawnej instalacji i sprawnego elementu wykonawczego. Objawy takie jak brak rozruchu, brak adaptacji Valvetronic, błędy 2A61, 2A67, 2A6B, 2A70, P10E0, P10E1 lub P0606 powinny być traktowane jako poważna przesłanka do sprawdzenia DME.

W autach BMW i MINI z układem Valvetronic usterka sterownika silnika często nie wygląda jak klasyczna awaria ECU, samochód łączy się z diagnostyką i częściowo pracuje, ale nie steruje jednym konkretnym obwodem. Wyślij DME do nas, a sprawdzimy sekcję sterowania Valvetronic i dopasujemy zakres naprawy do rzeczywistej przyczyny.
