Naprawa sterownika Bosch EDC7, typowe usterki ECU w silnikach diesla

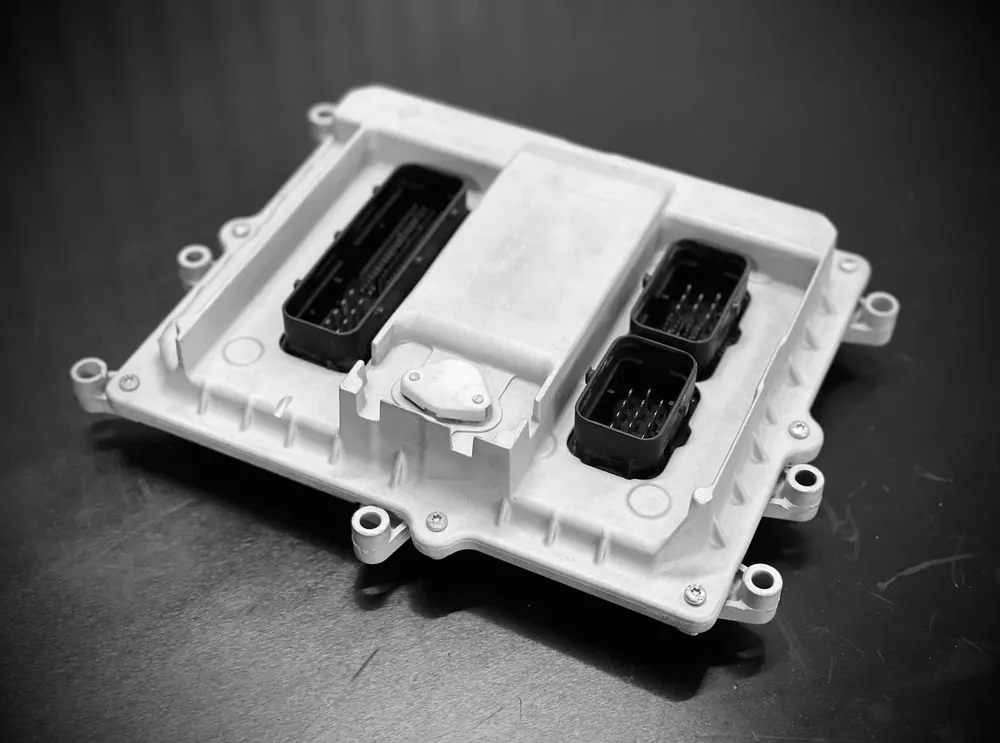

Sterownik Bosch EDC7 to elektroniczny moduł sterowania silnikiem wysokoprężnym, stosowany głównie w pojazdach użytkowych, ciężarowych, autobusach, maszynach roboczych i agregatach. Występuje w różnych odmianach, m.in. EDC7C1, EDC7C3, EDC7C32, zależnie od producenta pojazdu, typu silnika i generacji układu wtryskowego. Można go spotkać m.in. w pojazdach MAN, Iveco, DAF, Renault Trucks, Kamaz, Volkswagen Truck & Bus oraz w zastosowaniach przemysłowych.

W pojazdach MAN sterownik Bosch EDC7C32 jest opisywany jako główny ECU stosowany w ciężarówkach i autobusach TGA, TGS, TGX, TGL, TGM z silnikami Common Rail, szczególnie w generacjach Euro IV i Euro V. W systemach Iveco spotykana jest również konfiguracja Iveco EDC7 / Bosch MS6.2, komunikująca się m.in. po protokole J1939. Oznacza to, że EDC7 nie jest jednym konkretnym sterownikiem do jednego modelu auta, lecz całą rodziną sterowników przeznaczonych do silników diesla pracujących w trudnych warunkach eksploatacyjnych.

Za co odpowiada sterownik Bosch EDC7?

Bosch EDC7 zarządza pracą silnika wysokoprężnego. Odpowiada za dawkowanie paliwa, sterowanie wtryskiwaczami, ciśnienie paliwa, doładowanie, ograniczenia momentu obrotowego, sygnały z czujników, komunikację CAN/J1939 oraz diagnostykę usterek. W zależności od wersji systemu może także współpracować z modułami AdBlue, EGR, retarderem, skrzynią biegów, układem hamulcowym, tachografem i sterownikiem nadwozia.

W praktyce awaria EDC7 może więc zatrzymać cały pojazd. Jeżeli sterownik nie uruchomi się prawidłowo, nie będzie komunikacji diagnostycznej, nie pojawi się sterowanie wtryskiwaczami albo nie zostanie spełniony warunek ciśnienia paliwa. Objaw końcowy często jest prosty: silnik nie odpala, mimo że przyczyna może leżeć w kilku różnych obszarach elektroniki.

Typowe objawy awarii sterownika Bosch EDC7

Najczęściej spotykane usterki EDC7 dotyczą braku komunikacji, braku sterowania wtryskiwaczami, błędów wewnętrznych ECU oraz niestabilnej pracy po nagrzaniu. W pojazdach użytkowych problem często pojawia się po wielu latach pracy, przy dużych przebiegach, po zalaniu, korozji złącz lub przeciążeniu obwodów wykonawczych.

Objaw	Możliwe znaczenie
Brak komunikacji z ECU	Sterownik nie uruchamia się, nie odpowiada po CAN/J1939 albo ma uszkodzone zasilanie, procesor lub tor komunikacji.
Brak rozruchu silnika	EDC7 nie steruje wtryskiem, nie widzi warunków startu lub zgłasza błąd wewnętrzny.
Brak sterowania wtryskiwaczami	Możliwe uszkodzenie sekcji driverów wtrysku lub przeciążenie po stronie instalacji/wtryskiwacza.
Gaśnięcie podczas jazdy	Sterownik może resetować się pod wpływem temperatury, drgań lub zaniku zasilania.
Tryb awaryjny i ograniczenie mocy	ECU ogranicza moment obrotowy z powodu błędów ciśnienia paliwa, doładowania, EGR lub usterki wewnętrznej.
Błędy wielu czujników jednocześnie	Możliwy problem z zasilaniem 5 V, masą czujników lub wewnętrznym obwodem ECU.
Okresowy brak reakcji na pedał gazu	Problem z sygnałem pedału, zasilaniem referencyjnym, wiązką lub przetwarzaniem sygnału w ECU.
Błędy komunikacji CAN/J1939	Sterownik może nie wysyłać ramek lub zakłócać sieć pojazdu.
Usterka po nagrzaniu	Typowy objaw zmęczenia elektroniki, mikropęknięć połączeń lub niestabilnych elementów wewnętrznych.

Branżowe opisy napraw EDC7 wskazują jako powtarzalne usterki m.in. brak sterowania wtryskiwaczami oraz całkowitą awarię sterownika. To szczególnie ważne przy pojazdach, które kręcą rozrusznikiem, ale nie podejmują pracy mimo prawidłowych podstawowych parametrów silnika.

Najczęstsze błędy DTC przy awarii Bosch EDC7

Kody błędów w EDC7 zależą od producenta pojazdu i systemu diagnostycznego. Inaczej mogą być opisane w MAN-cats, Iveco EASY, Jaltest, Texa, Bosch KTS, Delphi, Autocom czy narzędziach flotowych J1939. W ciężarówkach i maszynach często spotyka się również kody SPN/FMI, a nie wyłącznie klasyczne kody OBD.

Kod / grupa błędów	Opis
`P0601`	Błąd sumy kontrolnej pamięci sterownika. Może wskazywać na uszkodzenie danych, pamięci lub nieprawidłowe programowanie.
`P0602`	Błąd programowania lub konfiguracji sterownika. Możliwy po nieudanym zapisie albo podmianie ECU.
`P0605`	Błąd pamięci ROM sterownika. Istotny przy podejrzeniu awarii wewnętrznej ECU.
`P0606`	Błąd procesora ECM/ECU. Może wskazywać na niestabilną pracę sterownika.
`U0100`	Utrata komunikacji ze sterownikiem silnika. Często zapisywana w innych modułach, gdy EDC7 nie odpowiada.
`U0001 / U0002`	Błędy magistrali CAN wysokiej prędkości. Mogą wynikać z instalacji, zasilania lub toru komunikacji ECU.
`P0201–P0206 / P0201–P0208`	Usterka obwodu wtryskiwacza. W zależności od liczby cylindrów może dotyczyć wtrysku, wiązki lub drivera w ECU.
`P2146 / P2149`	Usterka zasilania lub grupy sterowania wtryskiwaczy. Ważny sygnał przy podejrzeniu sekcji wykonawczej ECU.
`P0190 / P0191`	Błąd czujnika ciśnienia paliwa na listwie Common Rail. Może powodować brak rozruchu, ale nie zawsze oznacza uszkodzony ECU.
`P0087 / P0088`	Za niskie lub za wysokie ciśnienie paliwa. Często związane z układem paliwowym, ale może być skutkiem błędnego sterowania.
`P0235 / P0299 / P0234`	Błędy ciśnienia doładowania: sygnał, niedoładowanie lub przeładowanie.
`P0400 / P0401 / P0402`	Błędy recyrkulacji spalin EGR. Częste w dieslach użytkowych, zwykle wymagają odróżnienia awarii zaworu od sterowania.
`SPN 639 FMI 2/9`	Typowe opisy J1939 związane z błędami komunikacji sieciowej.
`SPN 94 / SPN 157`	Błędy ciśnienia paliwa w układach opisywanych przez J1939, zależnie od producenta.
`SPN 651–658`	Błędy obwodów wtryskiwaczy dla poszczególnych cylindrów, zależnie od konfiguracji silnika.

Sama obecność kodu wtryskiwacza nie oznacza automatycznie uszkodzenia sterownika. Wtryskiwacz, wiązka, złącze, zasilanie i masa również muszą zostać zweryfikowane. Jednak jeśli błędy obwodu wtrysku wracają mimo sprawnej instalacji i elementów wykonawczych, sterownik Bosch EDC7 staje się bardzo prawdopodobnym źródłem usterki.

Brak komunikacji z EDC7, co oznacza?

Brak komunikacji ze sterownikiem EDC7 jest jedną z poważniejszych usterek. Tester diagnostyczny może łączyć się z innymi modułami pojazdu, ale nie widzieć ECU silnika. Przyczyną może być przerwa w zasilaniu, uszkodzony bezpiecznik, problem z masą, uszkodzona linia CAN/J1939 albo awaria wewnętrzna sterownika.

Jeżeli zasilania i masy są prawidłowe, a mimo tego EDC7 nie odpowiada, należy podejrzewać uszkodzenie elektroniki ECU. W praktyce może chodzić o sekcję zasilania, procesor, pamięć, tor komunikacji CAN, uszkodzenia po zalaniu albo mikropęknięcia połączeń wewnętrznych. W pojazdach użytkowych częstym czynnikiem jest też korozja złączy, ponieważ sterowniki pracują w środowisku wilgoci, soli drogowej, błota, drgań i dużych zmian temperatury.

Brak sterowania wtryskiwaczami

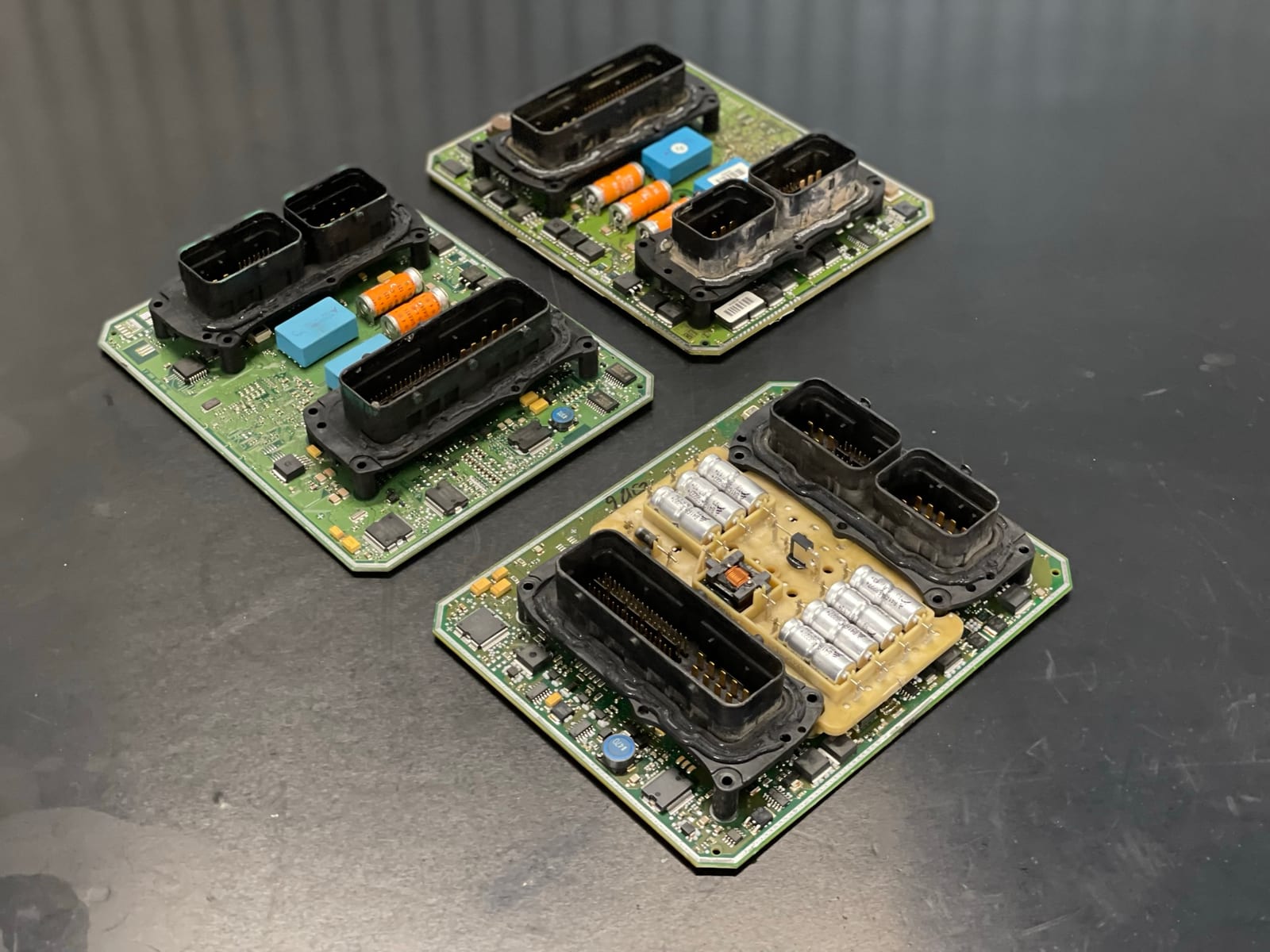

Sterownik Bosch EDC7 podczas naprawy, sekcja sterowania wtryskiwaczami silnika diesla — Sterownik Bosch EDC7 na stanowisku serwisowym, weryfikacja sekcji driverów odpowiedzialnych za sterowanie wtryskiwaczami

Jedną z typowych awarii EDC7 jest brak sterowania wtryskiwaczem lub grupą wtryskiwaczy. Silnik może kręcić, ale nie odpalać, albo odpalać i pracować nierówno. Przy częściowej usterce pojazd może mieć wyraźny spadek mocy, nierówną pracę, dymienie, ograniczenie obrotów albo błędy cylindrowe.

Ważne jest rozróżnienie, czy sterownik nie steruje wtryskiem dlatego, że sam jest uszkodzony, czy dlatego, że blokuje wtrysk z powodu niespełnionych warunków startu. Brak sygnału z czujnika wału, zbyt niskie ciśnienie paliwa, błąd immobilizera, problem CAN lub awaria zasilania również mogą skutkować brakiem wtrysku. Dopiero gdy te warunki są poprawne, a sygnał sterujący nadal nie występuje, podejrzenie przesuwa się w stronę ECU.

Czy awaria Bosch EDC7 to wada fabryczna?

W przypadku EDC7 najczęściej należy mówić o usterce eksploatacyjnej wynikającej ze starzenia elektroniki i trudnych warunków pracy, a nie o jednej konkretnej wadzie fabrycznej całej rodziny sterowników. Moduły te pracują latami w pojazdach użytkowych, często przy bardzo wysokich przebiegach i dużych obciążeniach.

Na awarie wpływają:

Czynnik	Wpływ na sterownik
Drgania i wibracje	Mogą powodować mikropęknięcia połączeń lutowanych i złączy.
Wysoka temperatura	Przyspiesza degradację kondensatorów, półprzewodników i połączeń.
Wilgoć i sól drogowa	Sprzyjają korozji pinów, ścieżek i połączeń wewnętrznych.
Przeciążenia obwodów wykonawczych	Mogą uszkodzić drivery wtryskiwaczy, zaworów lub przekaźników.
Niestabilne zasilanie	Może prowadzić do resetów, błędów pamięci i uszkodzeń elektroniki.
Nieprawidłowe programowanie	Może skutkować błędami sumy kontrolnej lub brakiem rozruchu.

Jeżeli sterownik jest zalany, skorodowany albo ma ślady przegrzania, usterka ma zwykle charakter postępujący. Początkowo pojazd może gasnąć sporadycznie lub tracić komunikację tylko po rozgrzaniu. Z czasem objawy przechodzą w trwały brak rozruchu lub całkowity brak komunikacji z ECU.

Dlaczego diagnostyka EDC7 wymaga ostrożności?

W silnikach diesla z EDC7 wiele usterek może wyglądać podobnie. Brak rozruchu może być spowodowany uszkodzonym sterownikiem, ale również czujnikiem wału, pompą wysokiego ciśnienia, regulatorem ciśnienia, zapowietrzeniem układu, immobilizerem, zasilaniem ECU lub błędem CAN. Dlatego wymiana sterownika bez sprawdzenia podstawowych warunków pracy często kończy się niepotrzebnym kosztem.

Z drugiej strony, długotrwałe szukanie przyczyny wyłącznie w układzie paliwowym również bywa błędem. Jeżeli tester zgłasza błędy wewnętrzne ECU, brak komunikacji, brak sterowania wtryskiwaczami lub błędy kilku obwodów jednocześnie, sterownik EDC7 powinien zostać uwzględniony w diagnostyce jako realne źródło problemu.
