Naprawa sterownika silnika Chrysler, Dodge, Jeep, uszkodzone drivery cewek zapłonowych PCM

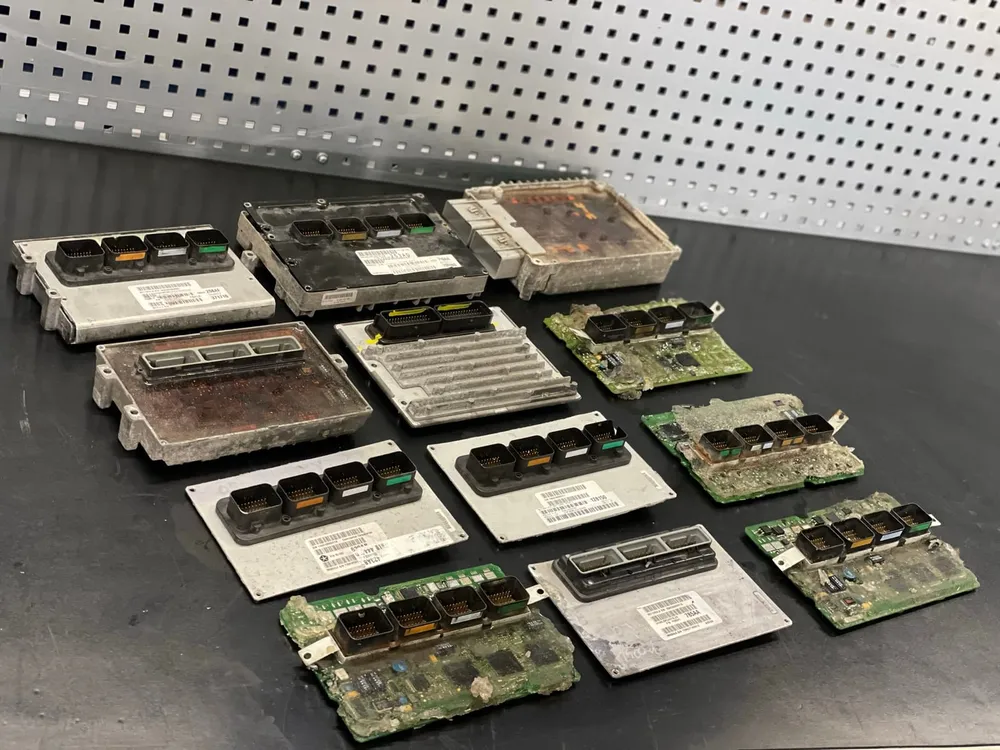

W samochodach marek Chrysler, Dodge, Jeep, Plymouth oraz w niektórych modelach powiązanych technicznie z grupą Chryslera, takich jak Volkswagen Routan czy Lancia Voyager, często spotyka się awarię sterownika silnika polegającą na uszkodzeniu toru sterowania cewkami zapłonowymi. Sterownik ten jest najczęściej określany jako PCM, Powertrain Control Module albo ECM, Engine Control Module. Potocznie bywa nazywany „sterownikiem Motorola”, choć w zależności od rocznika i wersji pojazdu występowały różne generacje sterowników, m.in. SBEC, JTEC, NGC, GPEC oraz moduły produkowane przez różnych dostawców elektroniki.

Typowa usterka polega na uszkodzeniu tranzystora lub drivera sterującego cewką zapłonową. W efekcie sterownik nie podaje prawidłowego sygnału sterującego na jedną cewkę, jedną sekcję cewki zespolonej albo kilka cewek. Silnik zaczyna pracować nierówno, pojawia się wypadanie zapłonów, kontrolka check engine i kody błędów z grupy P0351–P0356 lub P2302–P2317.

Modele, w których często występuje ta usterka

Problem jest szczególnie kojarzony z amerykańskimi silnikami benzynowymi V6 stosowanymi w Chryslerze, Dodge’u i Jeepie. Najbardziej typowe są jednostki 3.3 V6, 3.8 V6, 3.7 V6, 4.0 V6 oraz nowszy 3.6 V6 Pentastar. Nie oznacza to, że każdy błąd cewki w tych silnikach jest automatycznie awarią sterownika, ale przy powtarzalnych błędach i braku sterowania cewką PCM powinien być brany pod uwagę bardzo wcześnie.

Najbardziej charakterystyczna grupa to Chrysler Voyager / Town & Country oraz Dodge Caravan / Grand Caravan z silnikami 3.3 i 3.8 V6. Druga bardzo typowa grupa to Jeep Wrangler JK 3.8 V6 z lat 2007–2011, gdzie awarie driverów cewek w PCM są dobrze znane w praktyce serwisowej. Serwisy naprawiające sterowniki do Jeep Wrangler 3.8L opisują jako typowe usterki coil driver failure, coil driver misfire oraz kody P0351–P0356 i P2302–P2317.

Na czym polega awaria drivera cewki?

Cewka zapłonowa potrzebuje sygnału sterującego z PCM. Sterownik w odpowiednim momencie załącza i rozłącza obwód pierwotny cewki, aby powstało wysokie napięcie potrzebne do wygenerowania iskry na świecy. Za to przełączanie odpowiada wewnętrzny element wykonawczy sterownika, potocznie nazywany tranzystorem, driverem cewki albo kluczem zapłonowym.

Jeżeli driver ulegnie uszkodzeniu, cewka może być sprawna, świeca może być nowa, a wiązka może mieć ciągłość, ale iskra nadal nie pojawi się na danym cylindrze. W niektórych wersjach sterownik może też odłączyć wtrysk paliwa na cylindrze, aby ochronić katalizator przed niespalonym paliwem.

Typowy problem wygląda następująco: pojawia się błąd cewki, właściciel wymienia świecę i cewkę, ale kod wraca. Jeżeli błąd nie przenosi się po zamianie cewki między cylindrami, a sygnał sterujący z PCM nie występuje, podejrzenie uszkodzenia sterownika jest bardzo mocne.

Typowe objawy uszkodzenia sterownika PCM

Awaria drivera cewki może pojawić się nagle albo narastać stopniowo. Czasami samochód pracuje poprawnie na zimno, a po nagrzaniu zaczyna przerywać. W innych przypadkach od razu występuje stały brak iskry na jednym cylindrze.

W Jeep Wrangler 3.8L z roczników 2007–2011 naprawy PCM są opisywane właśnie pod kątem awarii cewek, wypadania zapłonów, błędów cewek oraz kodu ładowania P0622. Wskazywane kody cewek to P2302/P0351, P2305/P0352, P2308/P0353, P2311/P0354, P2314/P0355, P2317/P0356.

Najczęstsze kody błędów DTC

Najważniejsze kody dotyczą obwodu pierwotnego lub wtórnego cewki zapłonowej. W zależności od systemu sterowania i testera diagnostycznego mogą być opisane jako ignition coil primary/secondary circuit, coil control circuit, secondary circuit insufficient ionization albo coil driver circuit.

Kod P0351 oznacza, że PCM wykrył problem z cewką zapłonową A albo jej obwodem. Możliwe przyczyny obejmują uszkodzoną cewkę, problem obwodu cewki albo usterkę samego PCM. Objawami są kontrolka check engine, nierówna praca i wypadanie zapłonów.

Modele szczególnie kojarzone z awarią cewek/PCM

Chrysler Voyager, Grand Voyager, Town & Country 3.3 / 3.8 V6

W minivanach Chryslera z silnikami 3.3 V6 i 3.8 V6 często występuje cewka zespolona sterowana przez PCM. Typowy zestaw błędów to P0351, P0352, P0353 oraz wypadanie zapłonów P0300–P0306. Jeżeli cewka i wiązka są sprawne, a sterownik nie podaje sygnału na jedną sekcję, przyczyną może być driver w PCM.

Dodge Caravan / Grand Caravan 3.3 / 3.8 V6

Dodge Caravan i Grand Caravan są technicznie bardzo bliskie Chryslerowi Voyagerowi i Town & Country. W praktyce objawy są podobne: nierówna praca, brak iskry na jednej sekcji cewki, check engine i powracające kody P0351–P0353. W starszych egzemplarzach trzeba dodatkowo odróżnić awarię PCM od problemu przekaźnika ASD, zasilania cewki lub skorodowanej wiązki.

Jeep Wrangler JK 3.8 V6 2007–2011

To jeden z najbardziej typowych przypadków. Sterownik PCM w Jeep Wrangler JK 3.8 V6 jest znany z awarii driverów cewek. Objawy obejmują wypadanie zapłonów, brak pracy cylindra, kody P0351–P0356 oraz odpowiadające im kody P2302–P2317. Jeżeli błąd wraca po wymianie cewki i świecy, należy sprawdzić sterowanie po stronie PCM.

Jeep Liberty / Cherokee KK 3.7 V6

W silniku 3.7 V6 PowerTech również spotyka się usterki obwodów cewek. Objawami są błędy P0351–P0356, P2302–P2317, nierówna praca i brak sygnału z PCM na konkretną cewkę. W tej grupie bardzo ważne jest sprawdzenie wiązki, ponieważ przewody cewek i złącza w starszych Jeepach bywają uszkodzone mechanicznie lub skorodowane.

Jeep Grand Cherokee 3.6 Pentastar

W nowszych pojazdach z silnikiem 3.6 V6 Pentastar również mogą występować awarie sterowania cewkami. Nie są to te same sterowniki co w starszych 3.3/3.8, ale objawy diagnostyczne są podobne: błędy P0351–P0356, wypadanie zapłonów, brak sterowania daną cewką i brak poprawy po wymianie osprzętu.

Dodge Grand Caravan / Journey 3.6 Pentastar

W silnikach 3.6 Pentastar uszkodzona cewka potrafi doprowadzić do przeciążenia toru sterującego w PCM. Jeżeli po wymianie cewki kod nadal wraca na ten sam cylinder, a wiązka jest sprawna, należy podejrzewać uszkodzenie drivera cewki w sterowniku.

Volkswagen Routan 3.8 / 4.0 V6

Volkswagen Routan jest konstrukcyjnie oparty na minivanie Chryslera. Dlatego w diagnostyce układu zapłonowego należy traktować go podobnie jak Chrysler Town & Country lub Dodge Grand Caravan. Typowe są błędy cewek i wypadania zapłonów, szczególnie w silnikach 3.8 V6 i 4.0 V6.

Czy to wada fabryczna?

Najuczciwiej określić tę usterkę jako typową awarię konstrukcyjno-eksploatacyjną sterownika PCM, szczególnie w wybranych rocznikach i silnikach Chrysler/Dodge/Jeep. Nie oznacza to, że każdy sterownik z tych aut musi ulec awarii, ale problem driverów cewek jest na tyle częsty, że w diagnostyce nie wolno go pomijać.

Przyczyną zwykle jest przeciążenie toru sterującego, zwarcie cewki, uszkodzona wiązka, przegrzanie elementu wykonawczego lub starzenie elektroniki. W niektórych przypadkach pierwotną przyczyną bywa uszkodzona cewka zapłonowa, która przeciąża driver w PCM. Wtedy sama naprawa sterownika bez usunięcia przyczyny zewnętrznej może skończyć się powrotem usterki.

Kiedy podejrzewać sterownik, a kiedy cewkę?

Nie każdy kod P035x oznacza uszkodzony PCM. Najczęściej najpierw podejrzewa się cewkę, świecę, przewód, złącze lub wiązkę. Sterownik staje się mocno podejrzany, gdy błąd pozostaje na tym samym cylindrze mimo sprawnej cewki i świecy, a przewód sterujący między PCM i cewką nie ma przerwy ani zwarcia.

Dlaczego nie warto wymieniać części „na ślepo”?

W tych pojazdach bardzo często wymienia się po kolei świece, cewki, przewody, przekaźnik ASD, a czasem nawet czujniki położenia wału i wałka. Jeżeli jednak nie ma sygnału sterującego z PCM, żadna z tych wymian nie usunie przyczyny. Z drugiej strony, wymiana lub naprawa sterownika bez sprawdzenia cewki i wiązki także jest ryzykowna, bo uszkodzona cewka może ponownie przeciążyć nowy lub naprawiony driver.

Najważniejsze jest więc ustalenie, czy problem leży w elemencie wykonawczym, instalacji, czy w samym sterowniku. Dopiero po takim rozróżnieniu naprawa PCM ma sens.

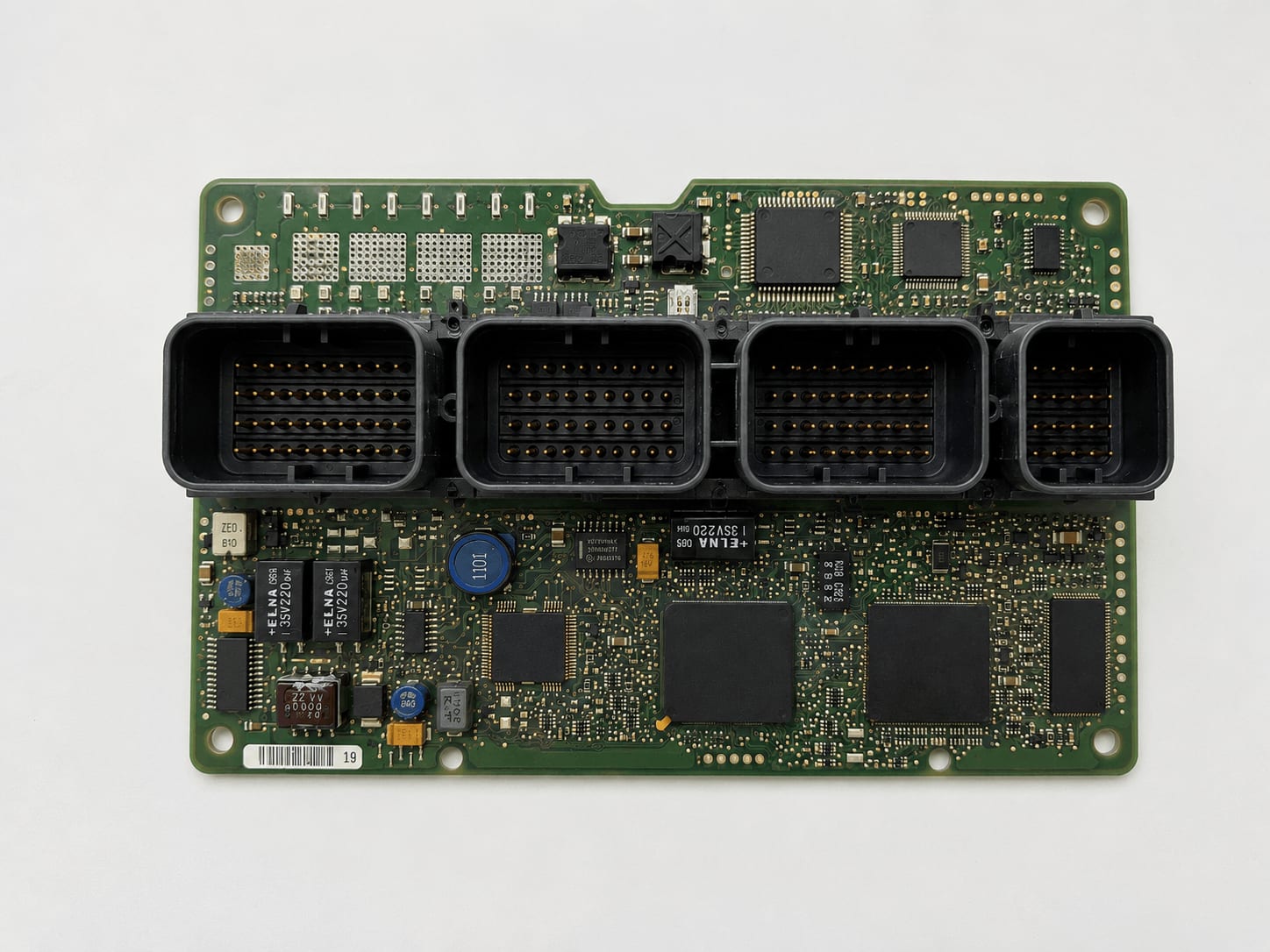

Naprawa sterownika Chrysler, Dodge, Jeep, drivery cewek zapłonowych

Naprawa sterownika PCM/ECM Chrysler, Dodge, Jeep ma uzasadnienie wtedy, gdy potwierdzono brak sterowania cewką zapłonową przy sprawnej cewce, świecy i wiązce. Typowe przypadki dotyczą modeli Chrysler Voyager, Town & Country, Dodge Caravan, Grand Caravan, Jeep Wrangler JK, Jeep Liberty, Jeep Grand Cherokee, Dodge Journey, Volkswagen Routan oraz silników 3.3 V6, 3.8 V6, 3.7 V6, 4.0 V6 i 3.6 Pentastar.

Najważniejsze objawy to brak iskry na jednym cylindrze, wypadanie zapłonów, nierówna praca, check engine i powracające kody P0351–P0356, P2302–P2317 oraz P0301–P0306. Przy takich błędach sterownik PCM powinien zostać uwzględniony w diagnostyce, szczególnie gdy usterka nie znika po sprawdzeniu cewki, świecy, złącza i przewodu sterującego.

Uszkodzony driver cewki w PCM to typowa awaria w wielu benzynowych modelach Chrysler, Dodge i Jeep. Objaw końcowy wygląda jak zwykła usterka zapłonu, ale przyczyną może być elektronika sterownika. Prawidłowa diagnoza pozwala uniknąć niepotrzebnej wymiany cewek i świec, a jednocześnie zabezpiecza naprawiony sterownik przed ponownym uszkodzeniem przez wadliwy element zewnętrzny. Wyślij sterownik do nas, ocenimy stan driverów cewek i przygotujemy wycenę.
