Naprawa sterownika Ford Delphi DCM 3.5, typowe awarie ECU w silnikach TDCi

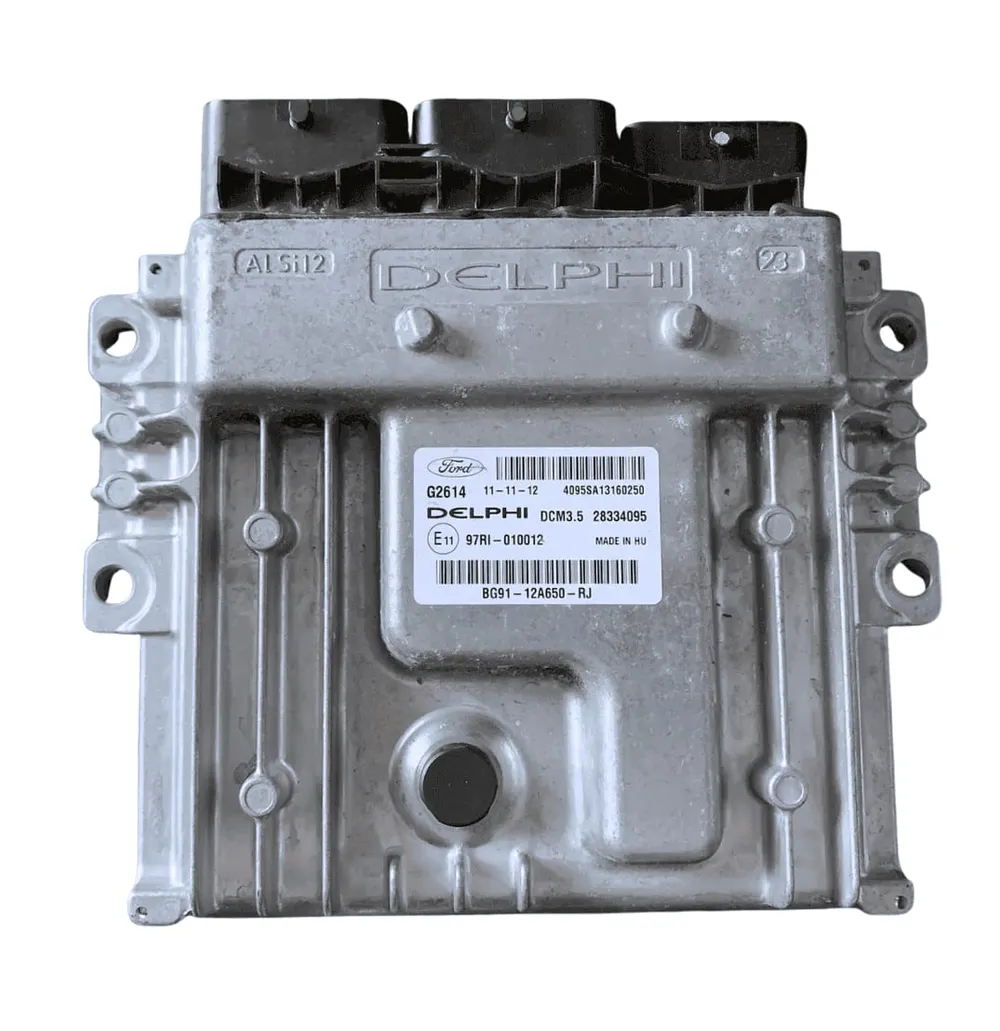

Sterownik Delphi DCM 3.5, zapisywany również jako DCM3.5, to sterownik silnika diesla stosowany w wielu modelach Forda z jednostkami TDCi. Najczęściej spotyka się go w pojazdach z silnikami 2.0 TDCi oraz wybranymi odmianami diesla z lat około 2009–2015. W praktyce warsztatowej sterownik ten występuje m.in. w modelach Ford Mondeo, Kuga, S-Max, Galaxy, Focus, C-Max oraz w niektórych wersjach dostawczych i flotowych, zależnie od numeru ECU, osprzętu i normy emisji.

DCM3.5 odpowiada za sterowanie wtryskiem paliwa, ciśnieniem na listwie Common Rail, turbosprężarką, EGR, filtrem DPF, czujnikami silnika, przekaźnikami wykonawczymi oraz komunikacją z pozostałymi modułami pojazdu. Jego awaria może powodować brak rozruchu, brak komunikacji diagnostycznej, utratę napięcia referencyjnego 5 V, błędy czujników lub problemy z obwodami wtryskiwaczy.

W jakich modelach Forda występuje Delphi DCM3.5?

Sterownik Ford Delphi DCM3.5 jest szczególnie kojarzony z dieslami Forda z początku drugiej dekady XXI wieku. W zależności od rocznika i wersji silnikowej można spotkać różne numery sterowników, m.in. z rodziny AG91-12A650, AU71-12A650, DV41-12A650 oraz numery Delphi rozpoczynające się od 2827… lub 2844….

Najczęściej spotykane zastosowania to:

Nie należy jednak zakładać sterownika wyłącznie po modelu samochodu. W Fordach ten sam model mógł występować z różnymi sterownikami silnika, np. Bosch, Siemens/Continental SID lub Delphi. Dlatego poprawna identyfikacja zawsze powinna opierać się na numerze ECU i odczycie diagnostycznym.

Typowe objawy awarii sterownika Ford DCM 3.5

Jedną z najbardziej charakterystycznych usterek Delphi DCM3.5 jest brak komunikacji z PCM, czyli sterownikiem silnika. Tester diagnostyczny może łączyć się z modułami ABS, BCM, IPC lub klimatyzacji, ale nie widzi ECU silnika. W takim przypadku auto często nie odpala, a w innych modułach zapisują się błędy braku komunikacji z PCM.

Drugą typową grupą usterek jest zanik napięcia referencyjnego 5 V dla czujników. Sterownik zasila wiele czujników silnika napięciem referencyjnym. Jeżeli obwód 5 V w ECU ulega awarii, pojawiają się błędy wielu czujników jednocześnie, silnik może nierówno pracować, gasnąć lub nie odpalać.

Do najczęstszych objawów należą:

Branżowe opisy awarii Ford Delphi DCM3.5 wskazują jako typowe problemy brak komunikacji, ciągle klikający przekaźnik parownika DPF oraz utratę napięcia referencyjnego 5 V do czujników. Dla tych usterek często pojawiają się kody P06A6, P06A7 i P06A8.

Najczęstsze błędy DTC przy awarii Ford Delphi DCM3.5

Poniższe kody nie oznaczają automatycznie uszkodzonego sterownika. Wymagają sprawdzenia zasilania, mas, instalacji, czujników i obwodów wykonawczych. Jeżeli jednak wracają mimo sprawnej wiązki i osprzętu, sterownik DCM3.5 powinien być uwzględniony jako realne źródło problemu.

Dla Ford Mondeo i Kuga z dieslami wyposażonymi w DCM3.5 jako typowe kody awarii ECU wymieniane są m.in. U0100, U0401, P06A6, P06A7, P06A8, P0606, P060C, P0194 oraz P068A.

Utrata napięcia referencyjnego 5 V

Jednym z najbardziej charakterystycznych problemów DCM3.5 jest awaria obwodu referencji 5 V. To napięcie zasila czujniki, np. czujnik ciśnienia paliwa, czujnik ciśnienia doładowania, czujniki ciśnienia DPF, czujnik położenia przepustnicy lub inne elementy zależnie od wersji silnika.

Jeżeli zasilanie 5 V zanika lub jest niestabilne, sterownik może zapisywać kilka błędów czujników jednocześnie. Samochód może nie odpalać, gasnąć lub przechodzić w tryb awaryjny. W takim przypadku łatwo pomylić awarię ECU z awarią konkretnego czujnika. Jeżeli jednak kilka czujników zasilanych tą samą linią zgłasza błąd w tym samym czasie, trzeba sprawdzić wspólne źródło zasilania, czyli obwód referencyjny sterownika.

Kody P06A6, P06A7 i P06A8 są szczególnie ważne, ponieważ odnoszą się do obwodów napięcia referencyjnego. W DCM3.5 mogą wskazywać zarówno zwarcie w instalacji lub czujniku, jak i wewnętrzną awarię ECU.

Brak komunikacji z PCM

Brak komunikacji z DCM3.5 może mieć kilka przyczyn. Najpierw należy wykluczyć bezpieczniki, przekaźnik zasilania, masy, przewody CAN i uszkodzenia wiązki. Jeżeli jednak zasilania i masy są poprawne, a sterownik nadal nie odpowiada, przyczyną może być wewnętrzna awaria elektroniki.

Typowy scenariusz wygląda tak: samochód nie odpala, tester nie łączy się ze sterownikiem silnika, a inne moduły zapisują U0100 lub U0401. W takim przypadku problem często nie jest widoczny w pamięci DCM3.5, bo sterownik nie odpowiada i nie da się odczytać jego błędów.

Klikający przekaźnik parownika DPF

W części Fordów z DCM3.5 spotyka się objaw w postaci ciągle klikającego przekaźnika parownika DPF. Parownik paliwa jest elementem układu obsługi filtra cząstek stałych, używanym w procesie regeneracji DPF. Jeżeli sterownik nieprawidłowo steruje przekaźnikiem, może dochodzić do cyklicznego klikania i błędów systemu oczyszczania spalin.

To objaw, który może kierować diagnostykę w stronę przekaźnika, instalacji lub DPF, ale przy DCM3.5 znana jest również usterka sterowania po stronie ECU. Dlatego przy powtarzalnym klikaniu przekaźnika i braku logicznej przyczyny w instalacji warto uwzględnić sterownik silnika.

DCM3.5 a błędy wtryskiwaczy

Sterownik Delphi DCM3.5 odpowiada również za sterowanie wtryskiwaczami. Błędy P0201–P0204 mogą oznaczać problem z konkretnym wtryskiwaczem, wiązką lub driverem wewnątrz ECU. Nie wolno automatycznie zakładać uszkodzenia sterownika, ponieważ w dieslach TDCi bardzo częste są problemy z wiązką, złączami i samymi wtryskiwaczami.

Sterownik staje się podejrzany szczególnie wtedy, gdy:

Czy awaria DCM3.5 to wada fabryczna?

W przypadku Ford Delphi DCM3.5 lepiej mówić o typowej usterce eksploatacyjnej i powtarzalnej awarii elektroniki, a nie o jednej oficjalnej wadzie fabrycznej. Sterowniki te pracują w trudnych warunkach: wysoka temperatura, drgania, wilgoć, duże obciążenie obwodów wykonawczych i wieloletnia eksploatacja.

Typowe obszary awarii to:

Warto podkreślić, że awaria może być wtórna. Zwarcie czujnika, uszkodzona wiązka, zawilgocone złącze lub przeciążony element wykonawczy mogą doprowadzić do uszkodzenia ECU. Dlatego przed naprawą sterownika trzeba wykluczyć przyczynę zewnętrzną.

Dlaczego nie warto wymieniać ECU „na numer”?

W Fordach wymiana sterownika DCM3.5 na używany moduł o podobnym numerze nie zawsze rozwiązuje problem. Sterownik jest powiązany z konfiguracją pojazdu, immobilizerem PATS, mapą silnika, kalibracją i kodowaniem. Nieprawidłowo dobrany lub źle zaprogramowany ECU może powodować brak rozruchu, komunikaty PATS, błędy konfiguracji albo brak komunikacji z PCM.

Dlatego przy awarii DCM3.5 ważna jest nie tylko sama elektronika, ale również poprawne dopasowanie danych sterownika do pojazdu. Błędna podmiana może stworzyć nowe problemy diagnostyczne, nawet jeżeli używany moduł jest technicznie sprawny.

Kiedy podejrzewać sterownik Ford DCM3.5?

Sterownik DCM3.5 należy brać pod uwagę szczególnie wtedy, gdy występują:

Naprawa sterownika Ford Delphi DCM 3.5, kiedy ma sens?

Naprawa sterownika Ford Delphi DCM 3.5 ma sens wtedy, gdy diagnostyka potwierdzi problem po stronie ECU, a nie samego czujnika, wtryskiwacza, przekaźnika, wiązki lub akumulatora. Dotyczy to szczególnie przypadków braku komunikacji, braku rozruchu, błędów P06A6/P06A7/P06A8, P0606, P060C, P068A, utraty napięcia 5 V lub powracających błędów wielu czujników.

Przy Fordach z dieslem TDCi ważne jest, aby nie diagnozować DCM3.5 wyłącznie po jednym kodzie. Ten sterownik często generuje objawy wtórne: błędy czujników, paliwa, DPF, EGR i komunikacji. Kluczowe jest ustalenie, czy ECU faktycznie nie podaje napięcia referencyjnego, nie komunikuje się, nie steruje obwodami wykonawczymi albo zgłasza błąd wewnętrzny.

Ford Delphi DCM3.5 to sterownik znany z powtarzalnych awarii: braku komunikacji, braku rozruchu, utraty referencji 5 V, klikającego przekaźnika parownika DPF, błędów procesora i problemów z zasilaniem PCM. Przy objawach takich jak U0100, U0401, P06A6, P06A7, P06A8, P0606, P060C, P068A, P0194 lub braku komunikacji ze sterownikiem, DCM3.5 powinien zostać uwzględniony jako jeden z głównych elementów diagnostyki. Wyślij sterownik do nas, ocenimy stan elektroniki i przygotujemy wycenę.
