Naprawa przetwornicy 12 V / 48 V Land Rover, typowe objawy awarii DC/DC w układzie MHEV

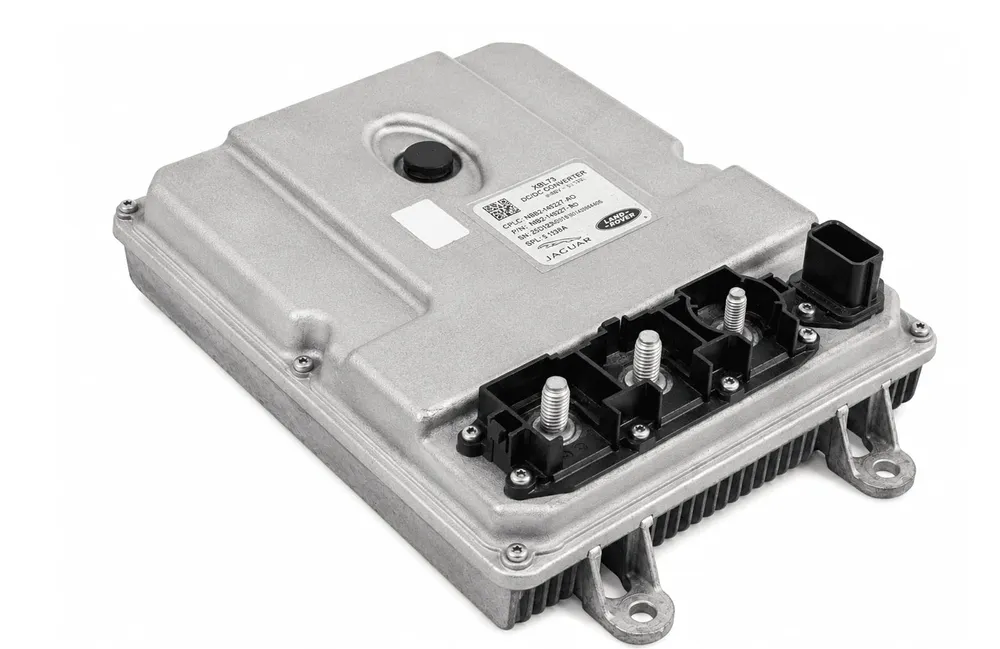

Przetwornica 12 V / 48 V Land Rover, określana również jako konwerter DC/DC, to jeden z kluczowych modułów zasilania w pojazdach MHEV, Mild Hybrid Electric Vehicle. Występuje m.in. w modelach Land Rover Defender, Range Rover, Range Rover Sport, Range Rover Velar, Discovery, Discovery Sport, Range Rover Evoque, a także w pokrewnych konstrukcjach Jaguar z układem miękkiej hybrydy.

W pojazdach MHEV nie ma klasycznego układu ładowania w takim rozumieniu, jak w starszych autach z alternatorem 12 V. Instalacja 48 V współpracuje ze starter-generatorem, a przetwornica DC/DC odpowiada za zasilanie i ładowanie sieci 12 V, która nadal obsługuje większość elektroniki pojazdu: sterowniki, oświetlenie, systemy bezpieczeństwa, zamki, multimedia, moduły komfortu, układ kierowniczy i komunikację CAN. Jeżeli przetwornica przestaje pracować prawidłowo, samochód może bardzo szybko utracić stabilne zasilanie 12 V.

Jaką rolę pełni przetwornica DC/DC w Land Rover MHEV?

W układzie mild hybrid napięcie 48 V jest wykorzystywane do obsługi funkcji wymagających większej mocy, takich jak odzysk energii, wspomaganie rozruchu i praca starter-generatora. Klasyczna instalacja 12 V nadal jest jednak niezbędna do działania większości modułów pojazdu. Przetwornica 48 V na 12 V obniża napięcie i utrzymuje odpowiednie zasilanie sieci niskonapięciowej.

W praktyce oznacza to, że awaria przetwornicy może wyglądać jak uszkodzony akumulator 12 V, problem z alternatorem, błąd starter-generatora albo ogólna awaria elektroniki. To częsty powód błędnych diagnoz. Właściciel wymienia akumulator, kasuje błędy, a problem wraca, ponieważ źródłem nie jest bateria, lecz brak prawidłowego ładowania sieci 12 V przez konwerter DC/DC.

Typowe objawy awarii przetwornicy 12 V / 48 V Land Rover

Najbardziej charakterystycznym objawem jest komunikat Charging System Fault, Electrical Fault Detected albo Stop Safely Electrical Fault Detected. W zależności od modelu i stopnia uszkodzenia pojazd może początkowo działać normalnie, ale po krótkim czasie pojawiają się kolejne ostrzeżenia. Gdy napięcie 12 V spada, moduły zaczynają zgłaszać błędy pozornie niezwiązane z przetwornicą.

Typowe objawy uszkodzenia DC/DC w Land Roverze to:

W Land Roverach z układem MHEV awaria przetwornicy jest szczególnie istotna, ponieważ sieć 12 V zasila elementy konieczne do bezpiecznej pracy pojazdu. Gdy ładowanie 12 V ustaje, samochód przez pewien czas korzysta z energii zgromadzonej w akumulatorze 12 V. Po jej wyczerpaniu pojawiają się kolejne błędy, a pojazd może zostać unieruchomiony.

Najczęstsze błędy DTC przy awarii przetwornicy DC/DC Land Rover

Kody DTC zależą od modelu, rocznika, wersji sterowników i testera diagnostycznego. Przy awarii DC/DC mogą pojawić się zarówno błędy samego modułu przetwornicy, jak i kody wtórne zapisane w innych sterownikach z powodu spadku napięcia.

Szczególnie ważny jest kod P0A94, ponieważ często odnosi się bezpośrednio do wydajności przetwornicy DC/DC. Jeżeli występuje razem z komunikatem o usterce ładowania, rozładowanym akumulatorem 12 V i brakiem stabilnego napięcia w instalacji, przetwornica powinna być jednym z pierwszych elementów sprawdzanych w diagnostyce.

Przetwornica czy akumulator 12 V?

To jeden z najczęstszych błędów diagnostycznych. Rozładowany akumulator 12 V nie zawsze oznacza, że bateria jest zużyta. W Land Roverze MHEV akumulator może być sprawny, ale nie jest doładowywany, ponieważ przetwornica DC/DC nie przekazuje energii z instalacji 48 V do sieci 12 V.

Typowy scenariusz wygląda tak: pojazd zgłasza błąd ładowania, akumulator 12 V zostaje wymieniony, samochód przez krótki czas działa poprawnie, po czym problem wraca. To mocna przesłanka, że przyczyna może leżeć w układzie ładowania 12 V, czyli właśnie w przetwornicy DC/DC, a nie w samej baterii.

Warto też pamiętać, że spadki napięcia 12 V mogą generować bardzo dużo błędów wtórnych. Sterowniki ABS, ESP, skrzyni biegów, silnika, wspomagania, ADAS czy nadwozia mogą zapisywać kody komunikacji i zasilania, mimo że nie są uszkodzone. Wspólną przyczyną bywa niestabilne zasilanie.

Czy awaria przetwornicy Land Rover to wada fabryczna?

W przypadku pojazdów Jaguar Land Rover z układem MHEV można mówić o usterce powtarzalnej i dobrze znanej. Oficjalne zgłoszenia bezpieczeństwa dla rynku amerykańskiego opisują przypadki, w których przetwornica DC/DC może ulec awarii z powodu wewnętrznej usterki układu sterującego. Skutkiem jest utrata ładowania instalacji 12 V, czerwony komunikat ostrzegawczy, a w dalszej perspektywie możliwość utraty napędu i oświetlenia zewnętrznego.

Nie każda awaria DC/DC ma jednak identyczną przyczynę. W praktyce przetwornica pracuje z dużymi obciążeniami prądowymi, jest narażona na temperaturę, drgania, przeciążenia i starzenie elektroniki mocy. Uszkodzeniu mogą ulec elementy sterowania, tranzystory mocy, połączenia lutowane, kondensatory, złącza wysokoprądowe lub obwody monitorujące napięcie.

Dlatego uczciwe określenie brzmi: jest to usterka typowa dla układu MHEV w części pojazdów Land Rover/Jaguar, mająca cechy problemu konstrukcyjno-eksploatacyjnego oraz starzenia elektroniki mocy. Jeżeli auto ma objawy braku ładowania 12 V, nie należy ograniczać diagnostyki do akumulatora.

Dlaczego nie należy lekceważyć komunikatu „Stop Safely Electrical Fault Detected”?

Ten komunikat nie jest zwykłym ostrzeżeniem komfortowym. Oznacza, że system wykrył poważny problem z zasilaniem. Jeżeli pojazd kontynuuje jazdę bez ładowania 12 V, kolejne moduły mogą przechodzić w tryb awaryjny, a samochód może stopniowo tracić funkcje krytyczne.

Najpierw pojawiają się błędy systemów wspomagania, potem mogą dojść komunikaty skrzyni biegów, stabilizacji toru jazdy, zawieszenia, ADAS, układu kierowniczego i elektroniki nadwozia. To efekt spadku napięcia, a niekoniecznie awarii każdego z tych modułów osobno.

Naprawa przetwornicy 12 V / 48 V Land Rover: kiedy ma sens?

Naprawa przetwornicy DC/DC ma sens wtedy, gdy diagnostyka potwierdzi, że moduł nie utrzymuje prawidłowego napięcia 12 V, zgłasza błąd wewnętrzny lub nie realizuje transferu energii między instalacją 48 V a 12 V. Wymiana samego akumulatora 12 V bez sprawdzenia przetwornicy często daje tylko krótkotrwały efekt.

W diagnostyce trzeba odróżnić usterkę przetwornicy od awarii akumulatora 48 V, starter-generatora, instalacji wysokoprądowej, modułu zarządzania energią lub problemu komunikacji CAN. Wszystkie te elementy pracują jako jeden system, dlatego pojedynczy kod błędu nie wystarcza do pełnej oceny.

Przetwornica 12 V / 48 V Land Rover jest kluczowym elementem układu MHEV. Jej awaria może powodować komunikat Charging System Fault, rozładowywanie akumulatora 12 V, brak rozruchu, błędy wielu modułów, niedostępny start-stop i unieruchomienie pojazdu. Przy kodach P0A94, P0A08, P0562, U3000, U3003, U0111 oraz komunikacie Stop Safely Electrical Fault Detected konwerter DC/DC powinien zostać uwzględniony w diagnostyce jako jeden z głównych podejrzanych. Wyślij moduł do nas, ocenimy zakres naprawy i przygotujemy wycenę.
