Opel Corsa D 1.3 CDTI, zalany sterownik Magneti Marelli MJD603

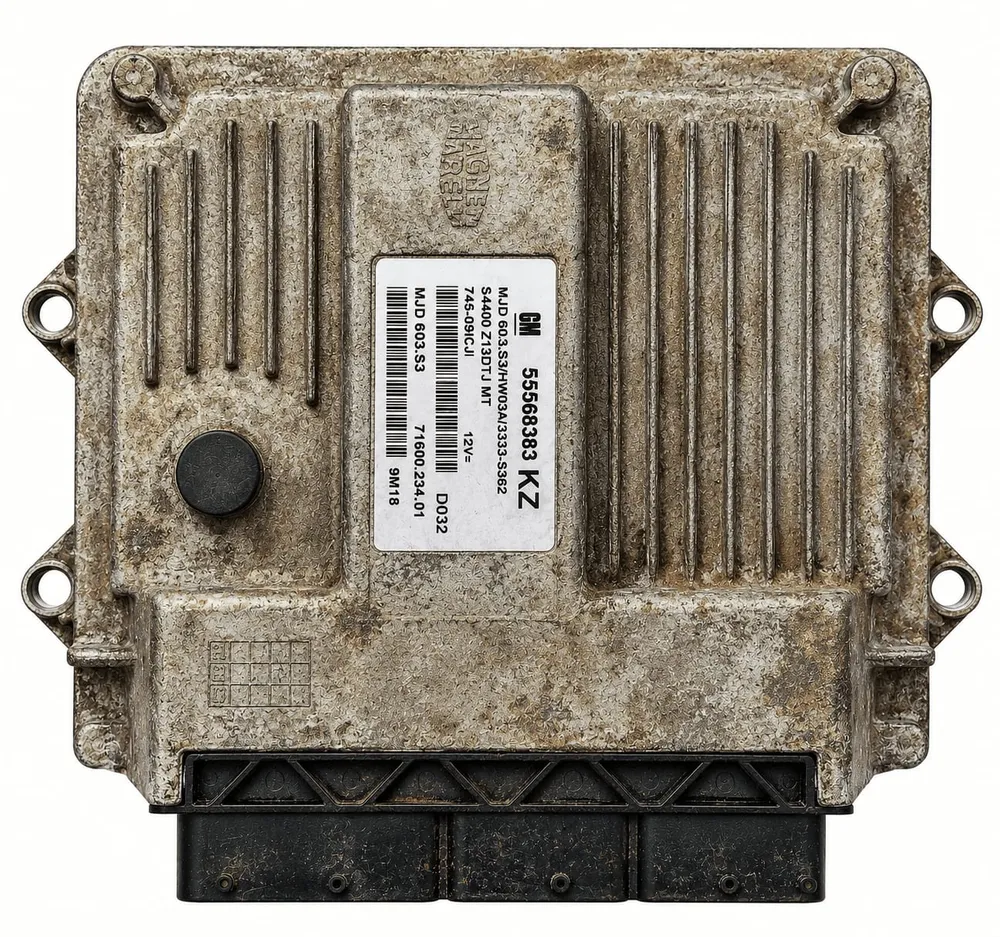

W Oplu Corsa D z silnikiem 1.3 CDTI jedną z najczęściej spotykanych awarii elektroniki jest uszkodzenie sterownika silnika wskutek zalania. W tym modelu stosowano sterowniki z rodziny Magneti Marelli MJD, najczęściej spotykane jako MJD 6O3 / MJD603, zależnie od wersji silnika i numeru części. Przykładowo dla Corsy D 1.3 CDTI Z13DTJ występują sterowniki oznaczane jako MJD6O3.S3 / MJD603.S3 oraz numery GM, m.in. 55198930.

Problem zalania tego sterownika nie jest przypadkowy. W Corsie D 1.3 CDTI moduł ECU znajduje się w bardzo niekorzystnym miejscu, w rejonie podszybia, przy kanale odpływowym wody spod szyby. Jeżeli odpływy są niedrożne, podszybie jest źle spasowane albo uszczelnienie obudowy sterownika jest już osłabione, woda może przedostać się do elektroniki. W praktyce prowadzi to do korozji płyty sterownika, złącz, ścieżek i elementów SMD. Ta usterka ma wyraźne cechy wady konstrukcyjnej wynikającej z lokalizacji ECU, a z czasem pogłębia ją starzenie materiału, degradacja uszczelnień i korozja styków.

Typowe objawy uszkodzenia MJD603 w Corsie D 1.3 CDTI

Najbardziej charakterystycznym objawem jest brak komunikacji ze sterownikiem silnika. Tester diagnostyczny łączy się z innymi modułami pojazdu, ale nie widzi ECU silnika. Auto zwykle nie odpala, a w niektórych przypadkach nie reaguje rozrusznik. Na zestawie wskaźników może pojawić się litera „F”, kontrolka samochodu z kluczykiem, kontrolka check engine lub komunikaty związane z immobilizerem i siecią CAN.

W zalanych sterownikach MJD603 objawy mogą rozwijać się stopniowo. Początkowo samochód może gasnąć losowo, odpalać tylko czasami, przerywać podczas jazdy albo nie wchodzić powyżej około 1500 obr./min. Później pojawia się całkowity brak rozruchu i brak komunikacji diagnostycznej. Taki przebieg awarii jest typowy dla korozji: uszkodzenie nie zawsze następuje natychmiast po kontakcie z wodą, lecz postępuje wraz z utlenianiem połączeń i degradacją ścieżek na płycie sterownika.

Najczęstsze błędy DTC przy zalanym ECU

Przy całkowicie martwym sterowniku silnika błędy nie zawsze zapisują się w samym ECU, ponieważ tester nie jest w stanie się z nim połączyć. Wtedy kody pojawiają się w innych modułach, na przykład w BCM, ABS, IPC lub CIM. Najczęściej dotyczą braku komunikacji z ECM, błędów sieci CAN albo nieprawidłowej autoryzacji immobilizera.

Obecność kodów U2105, U0100 lub P0685 nie oznacza automatycznie uszkodzenia samego sterownika. Takie same błędy mogą powstać przy uszkodzeniu wiązki, bezpiecznika, przekaźnika zasilania, masy lub magistrali CAN. Jednak w Corsie D 1.3 CDTI, zwłaszcza przy widocznych śladach wilgoci i korozji ECU, sterownik Magneti Marelli MJD603 powinien być jednym z pierwszych elementów branych pod uwagę w diagnostyce.

Zalanie i korozja: usterka typowa dla tego modelu

W przypadku Corsy D 1.3 CDTI można mówić o usterce mocno powtarzalnej. Branżowe serwisy zajmujące się regeneracją ECU opisują awarie MJD603 jako częsty problem wynikający z przedostawania się wody z okolic podszybia do sterownika. Objawy obejmują m.in. brak komunikacji diagnostycznej, całkowity brak rozruchu, rozruch tylko okresowy, wypadanie zapłonów/przerywanie pracy oraz ograniczenie obrotów.

Korozja wewnątrz sterownika jest szczególnie groźna, ponieważ może powodować wiele pozornie niezwiązanych objawów. Jeden samochód będzie tylko gasł po deszczu, drugi nie połączy się z testerem, a trzeci pokaże błędy immobilizera lub CAN w kilku modułach jednocześnie. Przyczyną może być ten sam proces: wilgoć dostaje się do obudowy, powoduje utlenianie połączeń, a następnie zakłóca zasilanie, masy, komunikację lub pracę mikrokontrolera.

Dlaczego nie warto ograniczać się do kasowania błędów

W zalanym sterowniku problem nie znika po skasowaniu kodów DTC. Jeżeli na płycie jest korozja, usterka zwykle wraca, a zakres uszkodzeń może się powiększać. Szczególnie niebezpieczne są sytuacje, w których auto raz odpala, a raz nie, bo taki objaw często skłania do podejrzeń wobec akumulatora, rozrusznika, kluczyka lub immobilizera. Tymczasem źródłem problemu może być sterownik silnika, który nie zawsze uruchamia się prawidłowo po przekręceniu zapłonu.

Profesjonalna diagnostyka powinna potwierdzić, czy sterownik otrzymuje właściwe zasilania i masy oraz czy nie blokuje komunikacji w sieci CAN. Dopiero wtedy można rzetelnie ocenić, czy problem leży w module ECU, instalacji, skrzynce bezpieczników, BCM czy innym sterowniku pojazdu.

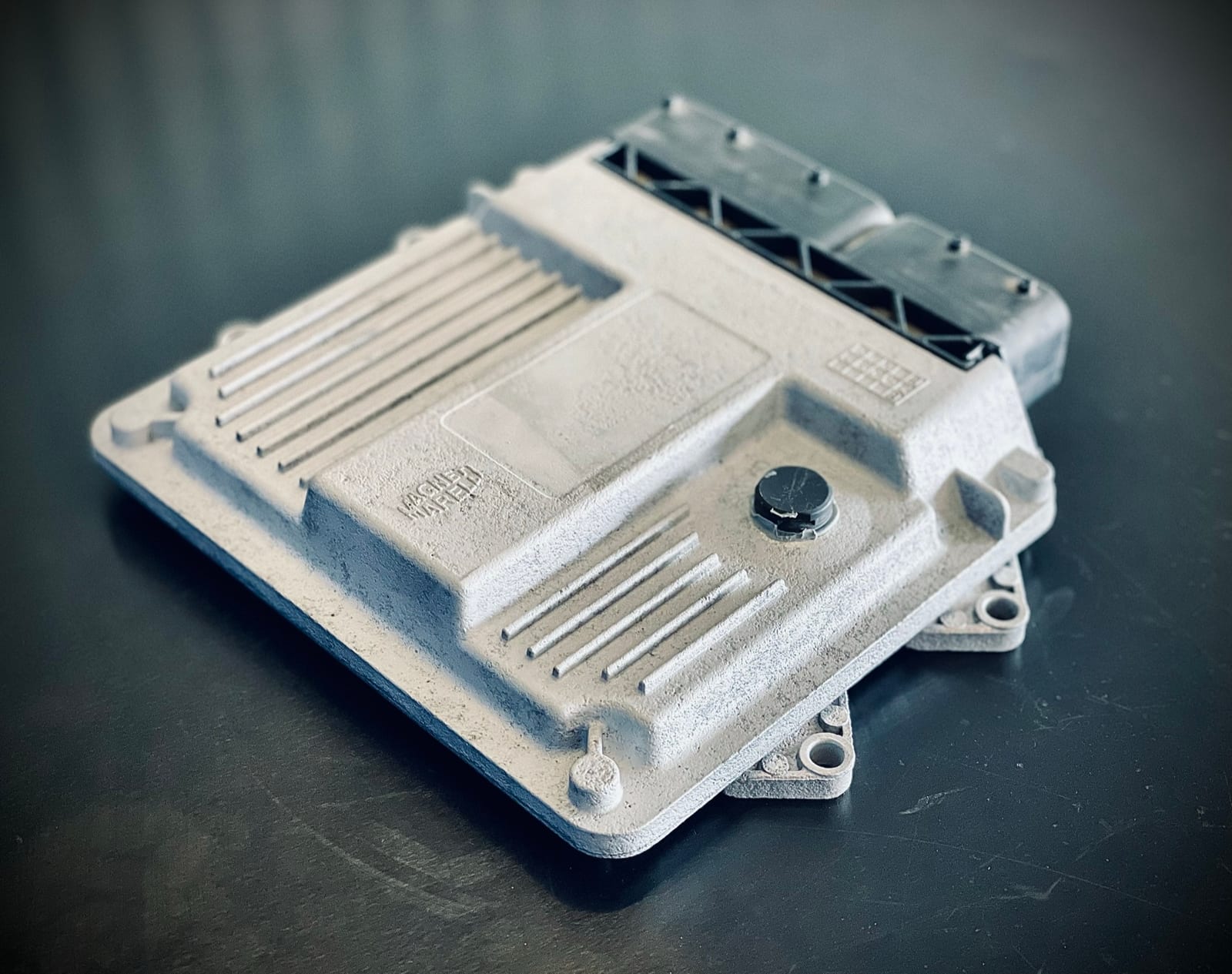

Naprawa MJD603: kiedy ma sens

Naprawa sterownika Magneti Marelli MJD603 / MJD 6O3 ma sens przede wszystkim wtedy, gdy występuje brak komunikacji z ECU, brak rozruchu, widoczna korozja pinów lub ślady zalania wewnątrz modułu. W takich przypadkach podmiana przypadkowego używanego sterownika nie jest dobrym punktem wyjścia, ponieważ w Corsie D moduł ECU jest powiązany z immobilizerem i pozostałymi sterownikami pojazdu. Nieprawidłowo dobrany lub nieskonfigurowany sterownik może generować kolejne błędy komunikacji i autoryzacji.

Najważniejsze jest prawidłowe rozpoznanie źródła usterki. Jeżeli Corsa D 1.3 CDTI nie odpala, tester nie łączy się ze sterownikiem silnika, a w innych modułach zapisują się błędy U2105, U0100, U2103, P0685 lub błędy immobilizera, zalany i skorodowany sterownik silnika należy traktować jako bardzo prawdopodobną przyczynę awarii. W tym modelu nie jest to przypadek jednostkowy, lecz dobrze znany problem wynikający z niefortunnej lokalizacji ECU pod podszybiem i podatności modułu na kontakt z wodą.
