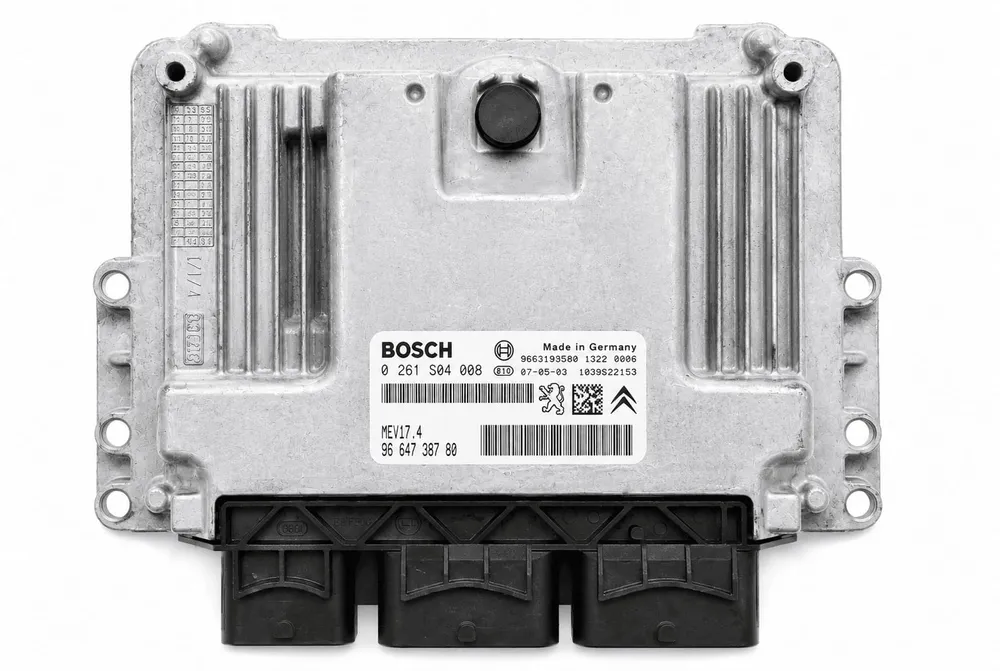

Awaria sterownika 1.6 VTi / THP PSA-BMW, Bosch MEV17.4 / MEVD17.4

Silniki benzynowe 1.6 VTi / 1.6 THP z rodziny EP6 / Prince to konstrukcje opracowane wspólnie przez PSA i BMW, stosowane m.in. w samochodach Peugeot, Citroën, DS, MINI oraz w wybranych modelach BMW. W zależności od wersji silnika można spotkać oznaczenia takie jak EP6, EP6C, EP6DT, EP6CDT, N12, N14, N16, N18. W pojazdach PSA najczęściej występują sterowniki silnika Bosch MEV17.4, MEV17.4.2, MEVD17.4, natomiast w MINI/BMW stosowano pokrewne sterowniki Bosch MEV17.2 / MEVD17.2.

To ważne rozróżnienie, ponieważ potocznie silniki te bywają nazywane „1.6 VVTi”, ale poprawna nazwa w PSA to najczęściej 1.6 VTi lub 1.6 THP. Skrót VTi odnosi się do zmiennych faz rozrządu i zmiennego wzniosu zaworów, czyli układu podobnego funkcjonalnie do BMW Valvetronic. Właśnie dlatego awaria sterownika w tych jednostkach często objawia się błędami zapłonu, przepustnicy, sond lambda, elektrozaworów VANOS/VVT albo silnika zmiennego wzniosu zaworów.

Typowe objawy awarii Bosch MEV17.4 / MEVD17.4

Uszkodzenie sterownika silnika w 1.6 VTi lub THP może dawać objawy bardzo podobne do awarii cewek, świec, rozrządu, sond lambda lub elektrozaworów zmiennych faz. Najczęściej pojawia się nierówna praca silnika, wypadanie zapłonów, szarpanie przy przyspieszaniu, zapalona kontrolka check engine oraz komunikaty typu Anti-pollution fault, Engine fault albo Depollution system faulty.

W cięższych przypadkach silnik nie uruchamia się, gaśnie po odpaleniu, nie reaguje prawidłowo na pedał przyspieszenia albo przechodzi w tryb awaryjny. Możliwy jest też brak komunikacji diagnostycznej ze sterownikiem silnika, co jest jedną z najbardziej jednoznacznych przesłanek do sprawdzenia ECU, szczególnie gdy pozostałe moduły pojazdu odpowiadają prawidłowo. Serwisy zajmujące się elektroniką samochodową opisują dla Bosch MEV17.4 m.in. brak komunikacji z ECU oraz błędy wypadania zapłonów, takie jak P1336 i P1340.

W praktyce warsztatowej szczególnie często powtarzają się trzy grupy objawów:

Najczęstsze błędy DTC przy awarii sterownika 1.6 VTi / THP

Poniższe kody DTC mogą występować zarówno przy uszkodzeniu sterownika, jak i przy awarii osprzętu silnika. Dlatego nie należy traktować ich jako automatycznego wyroku na ECU. Są jednak bardzo istotne, jeżeli wracają mimo sprawnych elementów wykonawczych, prawidłowej instalacji i potwierdzonego stanu mechanicznego silnika.

Wypadanie zapłonów: sterownik czy typowa usterka EP6

W silnikach 1.6 VTi / THP trzeba zachować dużą ostrożność diagnostyczną. Te jednostki są znane z problemów elektronicznych, a także z awarii mechanicznych i osprzętowych. Wypadanie zapłonów może być skutkiem zużytych świec, cewek zapłonowych, zabrudzonych kanałów dolotowych, nieszczelności odmy, problemów z kompresją, rozciągniętego łańcucha rozrządu, niesprawnych elektrozaworów VVT albo błędnej adaptacji układu zmiennego wzniosu zaworów.

Sterownik staje się podejrzany zwłaszcza wtedy, gdy błąd powraca na tym samym cylindrze mimo sprawnych świec i cewek, nieprawidłowy jest sygnał sterujący, pojawia się brak komunikacji z ECU albo występują błędy wewnętrzne sterownika. Jeżeli po zamianie cewki lub świecy między cylindrami błąd nie „przenosi się” razem z elementem, warto sprawdzić tor sterowania po stronie ECU i wiązki.

Valvetronic, VVT i starzenie elektroniki

Warianty 1.6 VTi oraz wolnossące MINI/BMW wykorzystują układ zmiennego wzniosu zaworów. To rozwiązanie poprawia sprawność silnika, ale zwiększa liczbę elementów, które muszą być precyzyjnie sterowane przez ECU. Błędy Valvetronic w MINI R56, np. dotyczące powolnego ruchu silnika, zasilania lub serwomotoru, są często raportowane w diagnostyce tych jednostek.

Nie każda awaria Valvetronic oznacza uszkodzony sterownik. Winny może być silnik Valvetronic, czujnik wałka mimośrodowego, wiązka, zasilanie, mechaniczne zatarcie układu lub adaptacja. Jednak sterownik Bosch MEV/MEVD17 musi obsługiwać te obciążenia prądowe i sygnały zwrotne. Po latach pracy mogą pojawić się uszkodzenia sekcji wykonawczych, problemy z zasilaniem, degradacja lutów lub niestabilność elektroniki po nagrzaniu.

W tym przypadku właściwsze jest określenie usterka typowa wynikająca ze starzenia elektroniki i obciążeń eksploatacyjnych, a nie jedna prosta wada fabryczna całej rodziny sterowników. Trzeba jednak podkreślić, że w silnikach EP6/Prince awarie układu rozrządu, Valvetronic/VVT i zapłonu są na tyle częste, że błędna diagnoza może łatwo doprowadzić do niepotrzebnej wymiany ECU.

Kiedy podejrzewać sterownik Bosch MEV17.4 / MEVD17.4

Sterownik należy uwzględnić w diagnostyce przede wszystkim wtedy, gdy występuje:

• brak komunikacji z ECU lub brak rozruchu,
• powracające błędy cylindrowe P1336–P1340,
• błędy grzałki sondy lambda mimo sprawnej sondy i instalacji,
• błędy sterowania elektrozaworami VVT przy sprawnej wiązce,
• kody wewnętrzne typu P0606.

Podejrzenie awarii ECU jest szczególnie mocne, gdy objawy są zależne od temperatury: samochód odpala na zimno, gaśnie po rozgrzaniu albo po ostygnięciu ponownie odzyskuje komunikację. Takie zachowanie często wskazuje na niestabilność elektroniki, a nie na klasyczną usterkę mechaniczną.

Naprawa sterownika 1.6 VTi / THP: najważniejsze informacje

Naprawa sterownika silnika Bosch MEV17.4 / MEVD17.4 / MEV17.2 / MEVD17.2 ma sens wtedy, gdy diagnostyka wykluczy podstawowe przyczyny po stronie osprzętu, instalacji i mechaniki silnika. W tych jednostkach nie wolno opierać się wyłącznie na jednym kodzie DTC, ponieważ identyczny objaw może wynikać z rozrządu, Valvetronic, cewek, sondy lambda, wiązki lub samego ECU.

Jeżeli w Peugeot, Citroën, DS, MINI albo BMW z silnikiem 1.6 VTi / THP pojawia się brak rozruchu, brak komunikacji, powtarzalne wypadanie zapłonów lub błędy P1336–P1340, P0141, P0010, P0606, sterownik silnika powinien zostać sprawdzony jako jeden z kluczowych elementów diagnostyki. Wyślij ECU do nas, a odróżnimy awarię elektroniki od typowych problemów mechanicznych silnika EP6/Prince.
