Czym jest reballing procesora BGA i kiedy ma sens

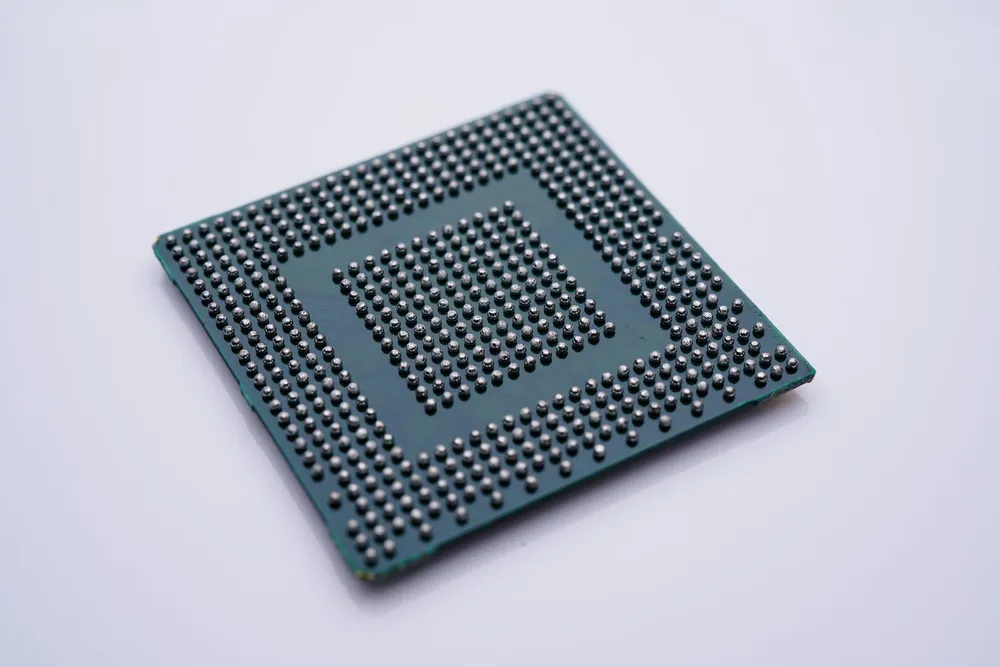

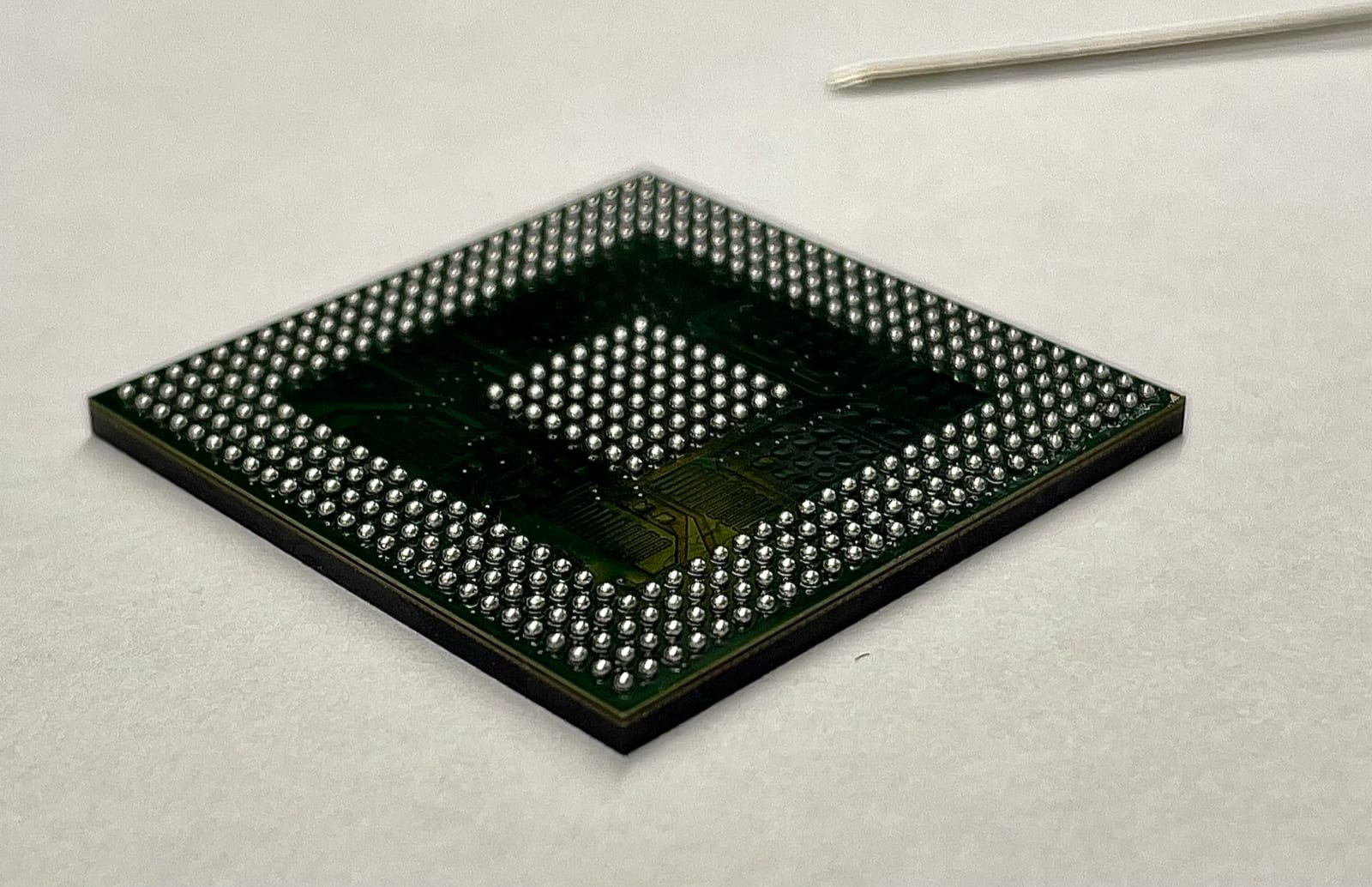

Reballing procesora BGA to specjalistyczny proces serwisowy polegający na wymianie kulek lutowniczych znajdujących się pod układem scalonym. Dotyczy elementów montowanych w technologii BGA, Ball Grid Array. W takim układzie połączenia elektryczne nie znajdują się po bokach obudowy, jak w klasycznych scalakach, lecz pod spodem, w formie siatki niewielkich kulek lutowniczych.

Technologia BGA jest powszechnie stosowana w nowoczesnej elektronice samochodowej, komputerowej i przemysłowej. W sterownikach samochodowych można ją spotkać m.in. w procesorach, pamięciach, kontrolerach komunikacji oraz układach odpowiedzialnych za przetwarzanie sygnałów. Dzięki BGA moduły mogą być mniejsze, szybsze i bardziej zaawansowane, ale jednocześnie trudniejsze w diagnostyce i naprawie.

Na czym polega reballing BGA

Reballing polega na demontażu układu BGA z płyty, usunięciu starych połączeń lutowniczych, oczyszczeniu pól lutowniczych, naniesieniu nowych kulek i ponownym precyzyjnym wlutowaniu układu na płytę. W praktyce jest to proces wymagający odpowiedniego sprzętu, kontroli temperatury, doświadczenia oraz znajomości konkretnej elektroniki.

Ważne jest, że reballing nie jest zwykłym podgrzaniem układu. Podgrzanie, często nazywane potocznie „reflow”, może chwilowo przywrócić kontakt elektryczny, ale nie usuwa przyczyny problemu. Jeżeli pod procesorem są mikropęknięcia, utlenione połączenia albo zestarzałe spoiwo, samo podgrzanie może dać efekt krótkotrwały. Profesjonalny reballing oznacza fizyczną wymianę kulek lutowniczych na nowe.

Dlaczego połączenia BGA ulegają uszkodzeniu

Układy BGA pracują w trudnych warunkach. W elektronice samochodowej dochodzą do tego drgania, zmiany temperatury, wilgoć, przeciążenia elektryczne i wieloletnia eksploatacja. Płyta sterownika oraz sam układ scalony rozszerzają się i kurczą pod wpływem temperatury. Po tysiącach cykli grzania i chłodzenia mogą pojawić się mikropęknięcia w połączeniach lutowniczych.

Najczęściej jest to efekt zmęczenia materiału, a nie nagłej awarii jednego elementu. Szczególnie narażone są sterowniki montowane blisko silnika, skrzyni biegów, podszybia lub w miejscach o dużej amplitudzie temperatur. Z czasem połączenia pod układem BGA mogą tracić stabilność, co prowadzi do okresowych lub stałych problemów z pracą urządzenia.

Typowe objawy uszkodzonych połączeń BGA

Uszkodzenia pod procesorem BGA bywają trudne do jednoznacznego rozpoznania, ponieważ układ może działać tylko częściowo. Objawy często są nieregularne i zależne od temperatury, drgań albo wilgotności.

Takie objawy nie zawsze oznaczają konieczność reballingu. Podobne problemy mogą powodować zasilania, masy, zimne luty na innych elementach, zalanie, uszkodzona pamięć, przerwana ścieżka albo awaria samego procesora.

Reballing a reflow: jaka jest różnica

To jedno z najważniejszych rozróżnień. Reflow oznacza ponowne podgrzanie istniejących połączeń lutowniczych. W niektórych przypadkach może chwilowo poprawić kontakt, ale nie usuwa starego spoiwa, zanieczyszczeń ani utlenionych kulek. Jest to metoda doraźna i ryzykowna, jeżeli wykonuje się ją bez kontroli profilu temperatury.

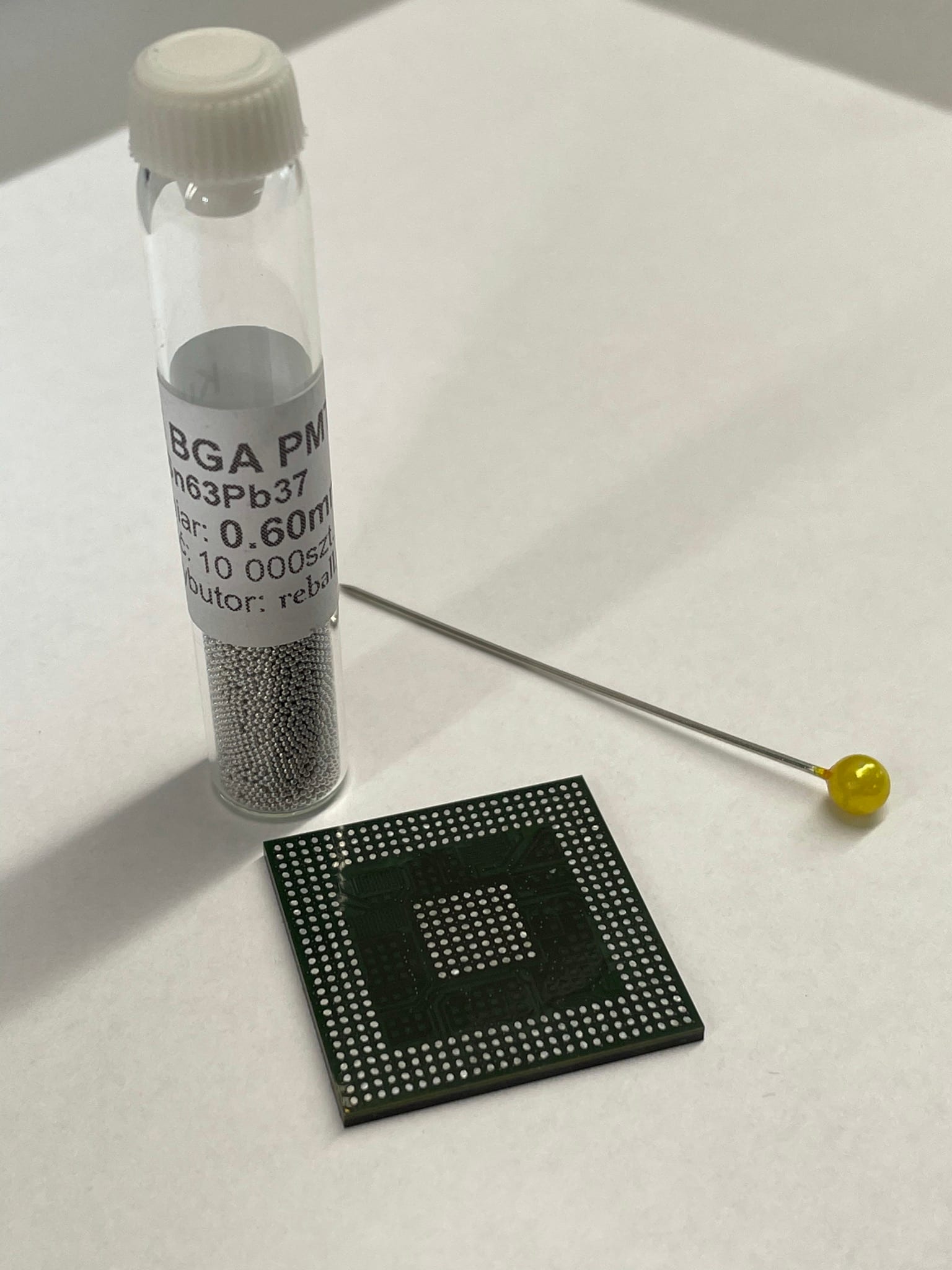

Reballing to proces pełniejszy. Układ zostaje zdjęty z płyty, stare kulki są usuwane, pola lutownicze czyszczone, a następnie nakładane są nowe kulki o odpowiedniej średnicy i składzie. Dopiero potem układ wraca na płytę. Dzięki temu odtwarza się połączenia od podstaw.

W profesjonalnej naprawie elektroniki samochodowej nie należy nazywać reballingiem samego „grzania procesora”. To dwa różne działania i dwa różne poziomy jakości naprawy.

Czy reballing zawsze rozwiązuje problem

Nie. Reballing ma sens tylko wtedy, gdy przyczyną usterki są połączenia lutownicze pod układem BGA. Jeżeli uszkodzony jest sam procesor, pamięć, zasilanie, przetwornica, driver, magistrala CAN albo płyta po zalaniu, wymiana kulek nie usunie awarii.

Dlatego przed wykonaniem reballingu ważna jest diagnostyka. Trzeba ustalić, czy problem rzeczywiście dotyczy połączeń BGA, czy tylko daje podobne objawy. W dobrym serwisie reballing nie jest traktowany jako „magiczna metoda na wszystko”, lecz jako konkretna procedura stosowana wtedy, gdy są ku temu techniczne przesłanki.

Reballing procesora BGA w sterownikach samochodowych

W sterownikach silnika, skrzyni biegów, ABS, EPS czy modułach komfortu układy BGA często pełnią kluczową funkcję. Procesor zarządza pracą całego modułu, komunikuje się z pamięcią i odpowiada za wymianę danych z innymi sterownikami pojazdu. Jeżeli jego połączenia są niestabilne, cały moduł może zachowywać się nieprzewidywalnie.

Problem może objawiać się jako brak komunikacji diagnostycznej, błędy wewnętrzne sterownika, brak rozruchu, gaśnięcie auta, utrata wspomagania, błąd skrzyni biegów albo brak reakcji modułu po włączeniu zapłonu. Właśnie dlatego diagnostyka BGA wymaga nie tylko sprzętu lutowniczego, ale także rozumienia działania całego sterownika.

Wada fabryczna czy starzenie materiału

Najczęściej jest to efekt starzenia i zmęczenia materiału. Połączenia BGA przez lata pracują pod wpływem temperatury, naprężeń i drgań. W niektórych konstrukcjach problem może pojawiać się częściej ze względu na lokalizację modułu, słabe chłodzenie, duże obciążenie cieplne lub konstrukcję płyty. Wtedy można mówić o usterce powtarzalnej dla danego typu sterownika.

Nie oznacza to jednak, że każdy sterownik z układem BGA ma wadę fabryczną. Bardziej precyzyjne jest stwierdzenie, że technologia BGA jest wrażliwa na warunki pracy i po latach eksploatacji może wymagać specjalistycznej naprawy połączeń.

Kiedy warto rozważyć reballing BGA

Reballing warto brać pod uwagę, gdy moduł:

• ma objawy niestabilnej pracy,
• nie komunikuje się z testerem,
• działa zależnie od temperatury,
• zgłasza błędy wewnętrzne,
• resetuje się losowo,

a podstawowe zasilania, masy, wiązka i elementy współpracujące zostały sprawdzone. Szczególnie istotne są przypadki, w których usterka znika po ostygnięciu lub pojawia się po nagrzaniu sterownika.

Profesjonalnie wykonany reballing może przywrócić stabilną pracę modułu, ale tylko wtedy, gdy jest poprzedzony właściwą diagnostyką i wykonany zgodnie z technologią. W elektronice samochodowej liczy się nie samo „przelutowanie układu”, lecz odtworzenie połączeń w sposób trwały, kontrolowany i bezpieczny dla płyty oraz procesora.

Reballing procesora BGA to precyzyjna naprawa połączeń pod układem scalonym, a nie szybkie podgrzanie elektroniki. Jeżeli Twój sterownik ma objawy zależne od temperatury, traci komunikację albo resetuje się losowo, wyślij moduł do nas, a ocenimy, czy reballing rzeczywiście rozwiąże problem.
