Siemens/Continental SID803, brak rozruchu, błędy wtrysku i utrata komunikacji

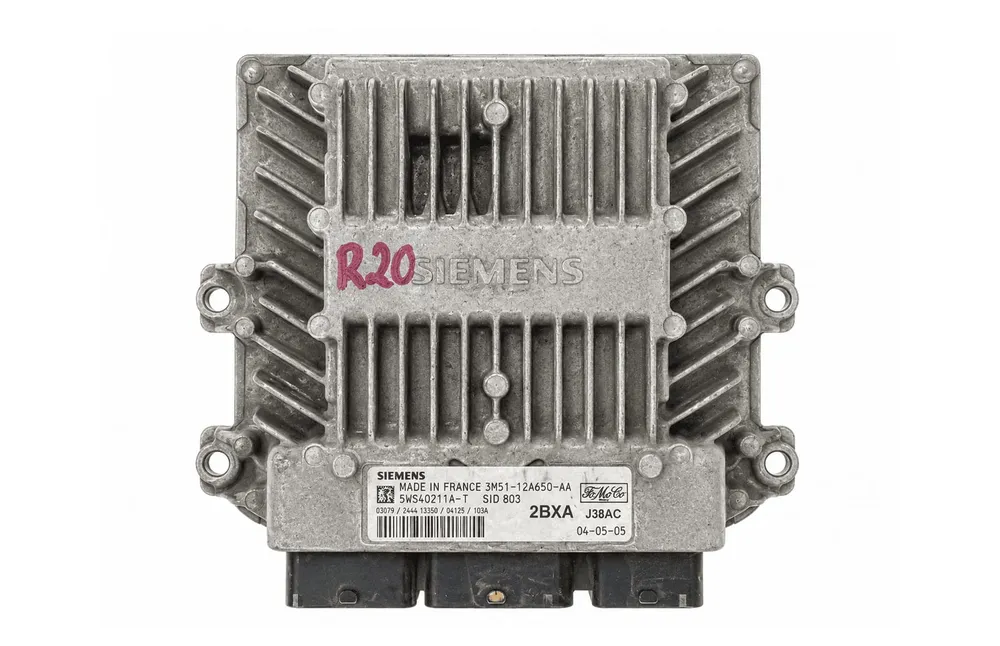

Sterownik silnika Siemens SID803, spotykany również pod marką Continental SID803, to moduł ECU stosowany głównie w samochodach z silnikami wysokoprężnymi koncernu PSA oraz w wybranych modelach Forda i Volvo. Najczęściej występuje w jednostkach 2.0 HDi / 2.0 TDCi / 2.0D, w Peugeotach, Citroënach, Fordach i Volvo, a także w niektórych konstrukcjach spokrewnionych technologicznie z układem wtryskowym PSA. W praktyce warsztatowej należy odróżniać SID803 od bardzo podobnego SID803A, ponieważ różnią się wersją sprzętową, oprogramowaniem i zastosowaniem, mimo że wiele objawów awarii jest podobnych.

Sterownik SID803 odpowiada za sterowanie układem Common Rail, wtryskiwaczami, regulacją ciśnienia paliwa, doładowaniem, EGR, świecami żarowymi, filtrem cząstek stałych oraz komunikacją z pozostałymi modułami pojazdu. Jego awaria może więc unieruchomić samochód całkowicie albo powodować pozornie niespójne objawy: raz brak rozruchu, innym razem tryb awaryjny, błędy wtrysku, utratę mocy lub brak komunikacji diagnostycznej.

Typowe objawy uszkodzenia SID803

Najbardziej charakterystycznym objawem awarii SID803 jest brak rozruchu silnika. Rozrusznik może kręcić normalnie, ale silnik nie podejmuje pracy, ponieważ ECU nie steruje prawidłowo wtryskiwaczami lub nie realizuje wymaganej strategii ciśnienia paliwa. W części przypadków tester diagnostyczny nie łączy się ze sterownikiem silnika, mimo że komunikacja z modułami ABS, BSI/CEM, licznikiem lub modułem komfortu pozostaje możliwa.

Do częstych objawów należą również: gaśnięcie silnika podczas jazdy, zapalona kontrolka check engine, komunikat anti-pollution fault / engine system fault, ograniczenie obrotów, tryb awaryjny, brak reakcji na pedał przyspieszenia, błędy wtryskiwaczy oraz błędy komunikacji CAN zapisane w innych modułach. Branżowe serwisy regenerujące te sterowniki jako typowe dla SID803 wskazują m.in. problemy z rozruchem, błędy sterowania wtryskiem i brak komunikacji z ECU.

Ważne jest to, że awaria SID803 nie zawsze jest stała. Sterownik może działać po ostygnięciu, a przestawać pracować po nagrzaniu. Może też okresowo tracić komunikację, powodując gaśnięcie auta i powrót sprawności po kilku minutach. Takie objawy często wskazują na zmęczenie elektroniki, mikropęknięcia połączeń, degradację lutów lub wewnętrzne uszkodzenia elementów odpowiedzialnych za zasilanie i sterowanie.

Najczęstsze błędy DTC przy awarii SID803

Poniższe kody nie są automatycznym potwierdzeniem uszkodzenia sterownika, ale często pojawiają się przy usterkach układu ECU, wtrysku, komunikacji lub zasilania w pojazdach z SID803.

Przy całkowitym braku komunikacji z ECU błędy mogą nie być dostępne w samym sterowniku silnika. Wtedy diagnostyka opiera się na kodach zapisanych w innych modułach, które zgłaszają brak danych z ECU. Dotyczy to szczególnie błędów z grupy U0100, U2100, U2105 oraz komunikatów o braku autoryzacji rozruchu lub braku informacji o stanie silnika.

Wada fabryczna czy zmęczenie elektroniki

W przypadku SID803 lepiej mówić o typowej awarii wynikającej ze starzenia elektroniki, a nie o jednej oficjalnej wadzie fabrycznej. Sterowniki te pracują w trudnych warunkach: wysoka temperatura, drgania, wilgoć, zmienne obciążenia prądowe oraz wieloletnia eksploatacja diesla powodują degradację połączeń i elementów elektronicznych. Szczególnie narażone są sekcje odpowiedzialne za sterowanie wtryskiwaczami, zasilanie sterownika i komunikację.

Usterka może mieć też charakter wtórny. Uszkodzony wtryskiwacz, zwarcie w wiązce, problem z masą lub nieprawidłowe napięcie ładowania mogą przeciążać stopnie wyjściowe ECU. Jeżeli jednak po sprawdzeniu instalacji i osprzętu nadal pojawiają się błędy sterowania wtryskiem, brak rozruchu albo brak komunikacji, sam sterownik SID803 staje się bardzo prawdopodobnym źródłem problemu.

Szczególnie podejrzane są przypadki, w których auto gaśnie bez wyraźnej przyczyny, nie zapisuje logicznych błędów mechanicznych, a komunikacja z ECU pojawia się i znika. Takie objawy często wskazują na wewnętrzną niestabilność sterownika, a nie na klasyczną usterkę czujnika.

SID803 a problemy z układem paliwowym

Silniki HDi/TDCi z SID803 są bardzo wrażliwe na prawidłowe ciśnienie paliwa. Brak rozruchu może wynikać zarówno z awarii sterownika, jak i z niesprawnego czujnika ciśnienia, regulatora, pompy wysokiego ciśnienia, wtryskiwaczy lub zapowietrzenia układu. Materiały diagnostyczne PSA dla układów SID803/SID803A wskazują, że uszkodzony czujnik wysokiego ciśnienia paliwa może uniemożliwić rozruch silnika, dlatego nie wolno przypisywać każdego braku rozruchu od razu sterownikowi.

Rzetelna diagnostyka polega na rozdzieleniu dwóch grup problemów: czy ECU działa i steruje układem, czy też nie uruchamia się, traci komunikację albo nie wystawia sygnałów sterujących. To kluczowe, ponieważ objaw końcowy jest ten sam, samochód nie odpala, ale przyczyna może leżeć w zupełnie innym miejscu.

Kiedy podejrzewać sterownik SID803

Sterownik Siemens/Continental SID803 należy brać pod uwagę szczególnie wtedy, gdy występuje jeden z poniższych scenariuszy:

• brak komunikacji z ECU przy zachowanej komunikacji z innymi modułami,
• brak rozruchu mimo prawidłowych podstawowych warunków pracy silnika,
• błędy P1213, ECM-C301, P0601, P0606,
• powracające błędy obwodów wtryskiwaczy,
• okresowe gaśnięcie pojazdu bez jednoznacznej przyczyny mechanicznej.

Niepokojące są również sytuacje, w których po skasowaniu błędów samochód uruchamia się tylko chwilowo, a następnie ponownie przechodzi w tryb awaryjny lub traci komunikację. W dieslach z SID803 takie zachowanie często oznacza, że sterownik nie pracuje stabilnie pod obciążeniem albo po nagrzaniu.

Naprawa sterownika SID803: co warto wiedzieć

Naprawa sterownika SID803 ma sens wtedy, gdy diagnostyka wyklucza typowe przyczyny po stronie instalacji, zasilania, mas, czujników, wtryskiwaczy i układu paliwowego. Wymiana sterownika na przypadkowy używany moduł nie zawsze rozwiązuje problem, ponieważ ECU jest powiązany z immobilizerem, konfiguracją pojazdu, kodowaniem wtryskiwaczy i oprogramowaniem dopasowanym do konkretnej wersji silnika.

Jeżeli w pojeździe z silnikiem diesla pojawia się brak rozruchu, brak komunikacji, błędy wtrysku, P1213, ECM-C301, P0606 lub U0100, sterownik Siemens/Continental SID803 powinien zostać uwzględniony w diagnostyce jako jeden z głównych podejrzanych. Wyślij moduł do nas, a ocenimy stan sekcji wykonawczych i komunikacji jeszcze tego samego dnia.
